Как да интегрирам RFID четец със Siemens HMI?

Интегрирането на RFID четец със Siemens HMI може значително да подобри функционалността и ефективността на системите за индустриална автоматизация. Като доставчик на HMI Siemens, в този процес придобих ценни прозрения и опит. В този блог ще споделя стъпка по стъпка ръководство за това как да постигна тази интеграция, заедно с някои практически съвети и съображения.

Разбиране на основите

Преди да се потопите в процеса на интеграция, е от съществено значение да се разберат основните компоненти. Siemens HMI (Human - Machine Interface) е ключов елемент в системите за индустриален контрол, предоставящ приятелски настроен интерфейс на операторите за взаимодействие с машини и процеси. RFID (Радио - честотна идентификация) Читателите, от друга страна, използват радиовълни, за да идентифицират и проследяват обекти, като четат RFID маркери, прикрепени към тях.

Избор на правилния Siemens HMI

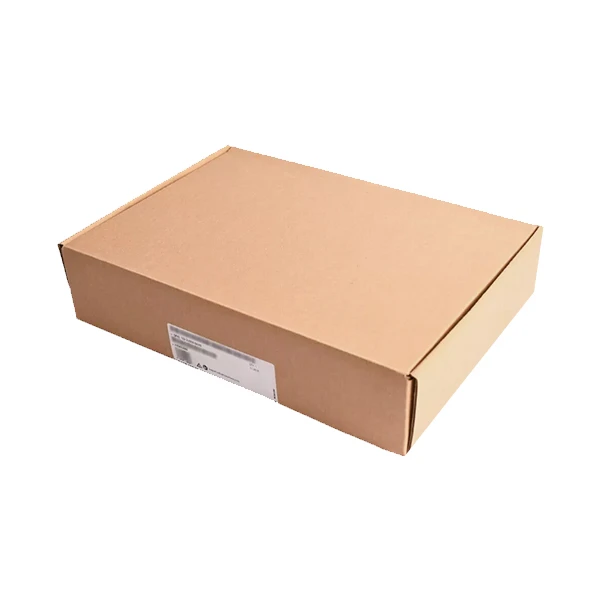

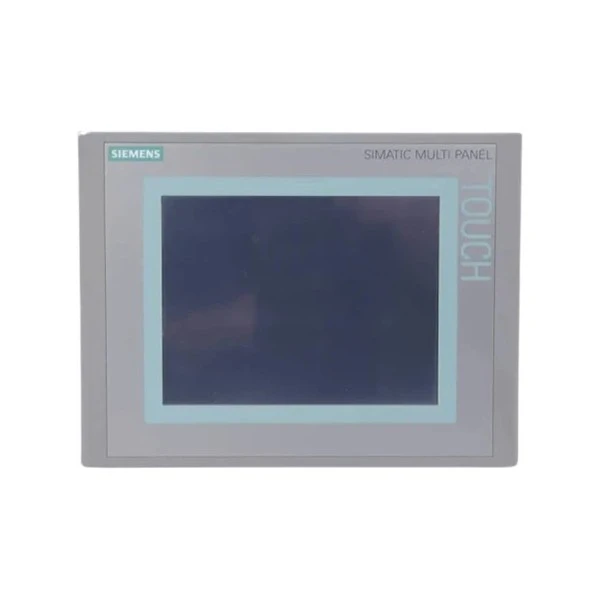

На пазара се предлагат различни модели на Siemens HMI, всеки със собствени функции и възможности. НапримерSimatic HMI KTP900е популярен избор за много индустриални приложения. Той предлага дисплей с висока разделителна способност, интуитивна работа и добри опции за свързване. Друг вариант еSiemens 6AV6545 - 0AG10 - 0AX0 HMI, който осигурява усъвършенствана функционалност и гъвкавост. TheSiemens 6AV6 643 - 0CB01 - 1AX1 SIMATIC MP 277Също така е добре известен със своята надеждност и производителност.

Когато избирате HMI, помислете за фактори като размера на дисплея, необходимата функционалност (например, сензорен екран, клавиатура) и наличните комуникационни интерфейси. HMI трябва да разполага с необходимите комуникационни портове (като Ethernet, Rs - 232 или Profibus), за да се свърже с RFID четеца.

Избор на RFID четец

Съществуват различни видове RFID четци, включително ниска честота (LF), висока честота (HF) и ултра - висока честотна (UHF) четци. Изборът на RFID четеца зависи от изискванията за приложение. Например, LF четците са подходящи за приложения с къси диапазони, докато читателите на UHF могат да покрият по -дълги разстояния.

Когато избирате RFID четец, помислете за диапазона на четене, скоростта на прехвърляне на данни и типа RFID маркери, които може да поддържа. Също така, уверете се, че читателят има съвместим комуникационен интерфейс с HMI Siemens.

Установяване на комуникация между RFID четеца и Siemens HMI

1. Протоколи за комуникация

Първата стъпка в интегрирането на RFID четеца с HMI Siemens е да се създаде протокол за комуникация. Общите комуникационни протоколи, използвани в индустриалните приложения, включват Modbus, Profibus и Ethernet/IP.

Modbus: Това е широко използван протокол за серийна комуникация. Ако RFID четецът и Siemens HMI поддържат Modbus, можете да ги конфигурирате да комуникират, използвайки този протокол. Трябва да зададете правилната скорост на предаване, паритет и спиране на битовете на двете устройства.
Profibus: Това е протокол Fieldbus, който често се използва в системите за автоматизация на Siemens. Ако вашият HMI и RFID четец поддържат Profibus, можете да ги свържете с помощта на мрежа Profibus. Ще трябва да конфигурирате адреса на Profibus и параметрите на трансфера на данни.
Ethernet/IP: За Ethernet - базирана на комуникация, Ethernet/IP е популярен избор. Той позволява пренос на данни с висока скорост между RFID четеца и HMI. Трябва да конфигурирате IP адресите както на устройствата и да се уверите, че те са в една и съща мрежа.

2. Хардуерна връзка

След като изберете протокола за комуникация, направете хардуерната връзка между RFID четеца и HMI Siemens.

Ако използвате серийна връзка (напр. RS - 232), свържете серийните портове на RFID четеца и HMI, като използвате подходящ сериен кабел.
За Ethernet връзка свържете и двете устройства към една и съща локална мрежа (LAN), като използвате Ethernet кабели.

Конфигуриране на HMI на Siemens за RFID интеграция

1. Настройка на софтуера

Използвайте софтуера за програмиране на Siemens HMI, като WINCC Unified или WINCC гъвкав, за да конфигурирате HMI за RFID интеграция.

Създайте драйвери за комуникация: В софтуера създайте драйвер за комуникация за RFID четеца въз основа на избрания протокол за комуникация. Въведете необходимите конфигурационни параметри, като IP адреса или настройките на серийния порт.
Определете маркерите за данни: Определете маркерите за данни в HMI софтуера, за да съхранявате данните, получени от RFID четеца. Тези маркери могат да се използват за показване на информацията за RFID маркери на екрана HMI.

2. Дизайн на екрана

Проектирайте HMI екраните за показване на свързаната с RFID информация. Можете да създадете екрани, които показват идентификатора на маркера RFID, данните, съхранявани на маркера, и състоянието на процеса на четене на RFID. Използвайте графики и текстови елементи, за да направите информацията лесна за разбиране за операторите.

Тестване и отстраняване на неизправности

1. Тестване на интеграцията

След като завършите конфигурацията, тествайте интеграцията между RFID четеца и Siemens HMI.

Поставете RFID маркер в диапазона на четене на четеца и проверете дали HMI показва правилната информация за маркера.
Тествайте различни сценарии, като множество показания на маркери и премахване на маркери, за да се гарантира стабилността и точността на системата.

2. Отстраняване на неизправности

Ако срещнете проблеми по време на процеса на тестване, следвайте тези стъпки, за да отстраните неизправностите:

Проверете хардуерната връзка: Уверете се, че всички кабели са правилно свързани и няма свободни връзки.
Проверете настройките за комуникация: Double - Проверете настройките на протокола за комуникация както на RFID четеца, така и на HMI. Уверете се, че IP адресите, скоростите на предаване и други параметри са правилни.
Проверете RFID четеца и HMI софтуера: Уверете се, че RFID четецът и софтуерът HMI са нагоре - до - дата и няма софтуерни грешки.

Практически съвети и съображения

Сигурност на данните: Когато интегрирате RFID четец с HMI Siemens, обърнете внимание на сигурността на данните. Уверете се, че данните, предавани между RFID четеца и HMI, са криптирани, за да се предотврати неоторизиран достъп.
Фактори на околната среда: Помислете за условията на околната среда, при които ще се използват четецът на RFID и HMI. Например, ако средата е прашна или влажна, изберете RFID четец и HMI, които са подходящи за такива условия.
Мащабируемост: Ако планирате да разширите системата в бъдеще, изберете RFID четец и HMI, които са мащабируеми. Това ще ви позволи лесно да добавите повече RFID четци или HMI единици.

Заключение

Интегрирането на RFID четец със Siemens HMI може да донесе много ползи от системите за индустриална автоматизация, като подобрена проследяване, ефективност и точност. Следвайки стъпките, описани в този блог, можете успешно да постигнете тази интеграция. Като доставчик на HMI Siemens, аз се ангажирам да предоставя висококачествени продукти и техническа поддръжка, за да ви помогна с вашите проекти за интеграция.

Ако се интересувате от закупуване на продукти на Siemens HMI или имате въпроси относно RFID интеграцията, моля, не се колебайте да се свържете с нас за по -нататъшно обсъждане и договаряне на поръчки. Очакваме с нетърпение да работим с вас, за да отговорим на вашите нужди от индустриална автоматизация.
