Ей там! Аз съм доставчик на модули Siemens PLC и видях от първа ръка как електрическите смущения могат да се забъркват с тези изящни устройства. В този блог ще споделя някои практически съвета как да защитите PLC модулите на Siemens от електрически смущения.
Разбиране на електрическите смущения
Първо, първо, нека поговорим за това какво е електрическата намеса. Електрическите смущения, известни още като електромагнитни смущения (EMI) или радиочестотни смущения (RFI), е разрушаването, което засяга електрическа верига поради електромагнитна индукция, или на електромагнитно излъчване, отделено от външен източник. Той може да причини проблеми, неизправности или дори трайни повреди на вашите модули Siemens PLC.
Има два основни типа електрически смущения: проведени и излъчени. Проведени интерференции пътуват по електропроводи, сигнални кабели или други проводими пътеки. От друга страна, излъчваната намеса се предава през въздуха като електромагнитни вълни.
Защо Siemens PLC модулите са уязвими

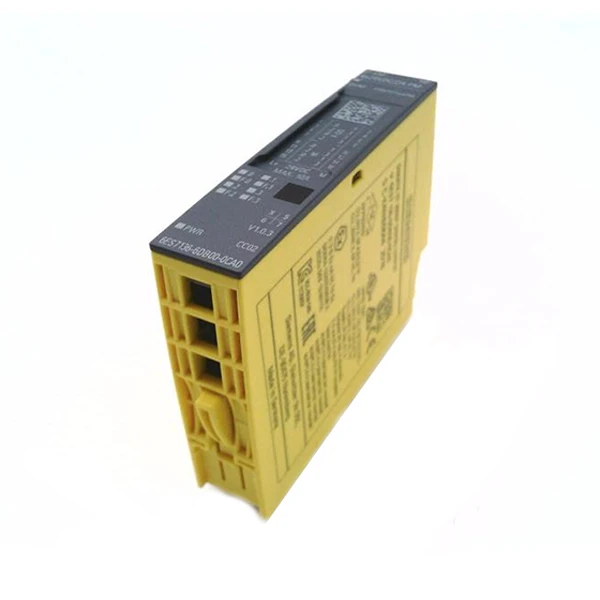

Siemens PLC модулите са силно чувствителни електронни устройства. Те работят въз основа на точни електрически сигнали и логически операции. Дори малко количество електрически смущения може да наруши тези сигнали, което води до неправилни показания, неочаквани изходи или повреди на системата. НапримерSimatic S7 DP Електронен модулсе използва в много приложения за индустриална автоматизация и всяка интерференция може да причини грешки в комуникацията в DP мрежата.
Съвети за защита на Siemens PLC модули от електрически смущения
1. Правилно заземяване
Заземяването е една от най -важните стъпки за защита на PLC модулите от електрически смущения. Добрата система за заземяване осигурява нисък импедансен път за електрически токове да тече безопасно до земята. Това помага да се предотврати изграждането на статично електричество и намалява въздействието на електрическите скокове.
- Единично заземяване на точката: Използвайте система за заземяване с една точка за вашата инсталация на PLC. Това означава, че всички заземяващи проводници са свързани с една точка, обикновено заземяваща шина. Това намалява шансовете за наземни бримки, което може да причини намеса.
- Заземяващи кабели: Уверете се, че използвате висококачествени заземяващи кабели с достатъчна площ на напречното сечение. Кабелите трябва да са къси и прави, за да се сведе до минимум импеданса.
2. Закрити кабели
Използването на екранирани кабели е друг ефективен начин за предпазване от електрически смущения. Закритите кабели имат проводим слой около вътрешните проводници, който действа като бариера за електромагнитните вълни.
- Изберете десния щит: Налични са различни видове щитове, като щитове за фолио и сплетени щитове. Плестивите щитове са по -ефективни при високи честоти, докато щитовете на фолиото са по -добри за смущения с ниска честота.
- Правилно прекратяване: Уверете се, че щитовете на кабелите са правилно прекратени в двата края. Щитът трябва да бъде свързан към системата за заземяване, за да се осигури ефективен път за токовете на смущения.
3. Управление на захранването
Захранването е често срещан източник на електрически смущения. Ето няколко начина да го управлявате:
- Изолационни трансформатори: Използвайте изолационни трансформатори, за да изолирате захранването на PLC от основната електрическа мрежа. Изолационните трансформатори могат да блокират предаването на общи интерференции на режим.
- Непрекъснато захранване (UPS): Инсталирайте UPS, за да защитите PLC модулите от прекъсвания на захранването, провисване на напрежението и скокове. A UPS осигурява стабилно захранване и може да помогне за предотвратяване на загубата на данни по време на прекъсвания на мощността.
4. Физическо разделяне
Дръжте модулите си Siemens PLC далеч от източници на електрически смущения.
- Разстояние от двигатели и генератори: Двигателите и генераторите са основни източници на електрически смущения. Опитайте се да запазите PLC модулите си на безопасно разстояние от тези устройства.
- Отделни кабели: Отделни захранващи кабели от сигнални кабели. Захранващите кабели могат да носят висок честотен шум, който може да се свърже в сигналните кабели и да причини смущения.
5. устройства за защита от пренапрежение
Инсталирайте устройства за защита на пренапрежение (SPD) на входа на PLC захранването и сигналните линии. SPD могат да отклонят прекомерните напрежения към земята, предпазвайки PLC модулите от повреда.
- Изберете правилната оценка: Изберете SPDS със съответната оценка на напрежението и пренасочете текущия капацитет за вашето приложение.
6. Софтуерни филтри
Много Siemens PLC се предлагат с вградени - в софтуерни филтри, които могат да помогнат за намаляване на електрическите смущения. Тези филтри могат да бъдат конфигурирани да отхвърлят нежелани сигнали въз основа на тяхната честота и амплитуда.
- Конфигурирайте филтрите: Консултирайте се с ръководството за потребителя на PLC, за да конфигурирате софтуерните филтри според вашите специфични изисквания.
Казуси
Нека да разгледаме истински пример за света. Производствен завод изпитваше чести грешки в комуникацията в технитеSiemens 6ES7972 - 0AA02 - 0xa0 PLC модул. След разследването беше установено, че проблемът е причинен от електрически смущения от близкия двигател. Чрез прилагането на правилното заземяване, използването на екранирани кабели и инсталирането на устройство за защита на пренапрежение, комуникационните грешки бяха елиминирани и ефективността на производството на растението се подобри значително.
Заключение
Защитата на Siemens PLC модули от електрически смущения е от решаващо значение за надеждната работа на системите за индустриална автоматизация. Следвайки споменатите по -горе съвети, като правилно заземяване, използване на екранирани кабели, управление на захранването и прилагане на физическото разделяне, можете да сведете до минимум въздействието на електрическите смущения върху вашите PLC модули.
Ако сте на пазара за висококачествени модули Siemens PLC или се нуждаете от повече съвети за защитата им от електрически смущения, аз съм тук, за да помогна. Независимо дали търситеSimatic S7 - 1200 SM модулИли всеки друг продукт на Siemens PLC, не се колебайте да се обърнете към дискусия относно вашите нужди от обществени поръчки. Нека работим заедно, за да гарантираме, че вашите системи за индустриална автоматизация работят безпроблемно!
ЛИТЕРАТУРА
- „Електромагнитна съвместимост в системите за индустриална автоматизация“ - Техническо ръководство за EMI/RFI в индустриални настройки.
- Ръководства за потребителя на Siemens PLC - За подробна информация за конфигурацията и защитата на модула.
