Как да използвам настройките за мрежова комуникация на Siemens HMI?

Като специализиран HMI доставчик на Siemens разбирам основната роля, която играят настройките за мрежова комуникация за оптимизиране на производителността на интерфейсите човек - машина (HMI) на Siemens. В тази публикация в блога ще ви преведа през процеса на използване на настройките за мрежова комуникация на HMI на Siemens, покривайки всичко от основни концепции до разширени конфигурации.

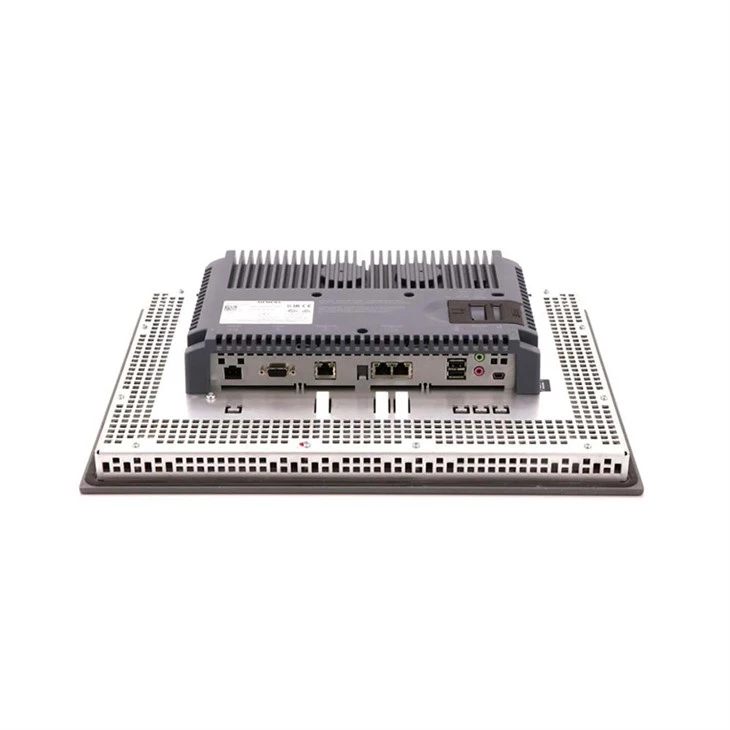

Siemens 6AV2124 0QC02 0AX1 factory

Разбиране на основите на мрежовата комуникация в HMI на Siemens

Преди да се задълбочите в настройките, от решаващо значение е да имате ясно разбиране на основните концепции. HMI на Siemens поддържат различни мрежови комуникационни протоколи, като Ethernet/IP, Profinet и Modbus TCP. Тези протоколи позволяват безпроблемен обмен на данни между HMI и други устройства в индустриалната мрежа, като програмируеми логически контролери (PLC), сензори и изпълнителни механизми.

Изборът на протокол зависи от няколко фактора, включително специфичните изисквания на приложението, вида на свързаните устройства и съществуващата мрежова инфраструктура. Например Profinet се използва широко в индустриални среди, доминирани от Siemens, поради своя високоскоростен трансфер на данни и възможности в реално време. Ethernet/IP, от друга страна, е популярен в северноамериканските индустрии и предлага съвместимост с широк набор от устройства.

Конфигуриране на мрежови настройки на HMI на Siemens

Стъпка 1: Достъп до интерфейса за мрежова конфигурация

За да започнете да конфигурирате мрежовите настройки на Siemens HMI, първо трябва да получите достъп до интерфейса за мрежова конфигурация. Това обикновено може да се направи чрез операционната система на HMI. За повечето HMI на Siemens можете да отидете до менюто „Настройки“ или „Система“ и след това да намерите опцията „Мрежа“.

След като получите достъп до интерфейса за мрежова конфигурация, ще видите набор от опции за настройка на мрежовата връзка. Тези опции обикновено включват конфигурация на IP адрес, подмрежова маска, шлюз по подразбиране и DNS настройки.

Стъпка 2: Конфигуриране на IP адрес

IP адресът е уникален идентификатор за HMI в мрежата. Можете да избирате между статичен IP адрес и динамичен IP адрес, зададен от DHCP сървър.

Ако изберете статичен IP адрес, ще трябва да въведете ръчно IP адреса, подмрежовата маска и шлюза по подразбиране. Например, ако вашата мрежа използва подмрежата 192.168.1.0/24, можете да зададете IP адреса на HMI на 192.168.1.100, подмрежовата маска на 255.255.255.0 и шлюза по подразбиране на 192.168.1.1.

Ако изберете динамичен IP адрес, HMI ще поиска IP адрес от DHCP сървъра в мрежата. Това е удобна опция, особено в големи мрежи, където управлението на IP адреси може да бъде сложно.

Стъпка 3: Избор и конфигуриране на протокол

След като конфигурирате IP адреса, трябва да изберете и конфигурирате подходящия комуникационен протокол. Да вземем за пример Profinet.

За да конфигурирате Profinet на Siemens HMI, ще трябва да дефинирате името на устройството, типа на устройството Profinet и параметрите на връзката. Името на устройството трябва да е уникално в мрежата, а типът на устройството Profinet трябва да съответства на възможностите на HMI. Ще трябва също така да конфигурирате времето на комуникационния цикъл и областта за обмен на данни между HMI и свързания PLC.

За други протоколи като Ethernet/IP и Modbus TCP процесът на конфигуриране е подобен. Ще трябва да посочите IP адреса на целевото устройство, номера на порта и съпоставянето на данните между HMI и устройството.

Разширени настройки за мрежова комуникация

Конфигурация на VLAN

В някои индустриални мрежи виртуалните локални мрежи (VLAN) се използват за сегментиране на мрежата и подобряване на сигурността и производителността. HMI на Siemens поддържа конфигурация на VLAN, което ви позволява да присвоите HMI към конкретна VLAN.

За да конфигурирате VLAN на Siemens HMI, ще трябва да въведете VLAN ID в интерфейса за мрежова конфигурация. Това гарантира, че мрежовият трафик на HMI е изолиран от други VLAN, намалявайки риска от неоторизиран достъп и подобрявайки мрежовата ефективност.

Настройки на защитната стена

Сигурността е основна грижа в индустриалните мрежи. HMI на Siemens идват с вградени настройки на защитната стена, които ви позволяват да контролирате входящия и изходящия мрежов трафик.

Можете да конфигурирате защитната стена да блокира конкретни IP адреси, портове или протоколи. Например, може да искате да блокирате целия входящ трафик от външни мрежи, за да предотвратите неоторизиран достъп до HMI. Можете също така да разрешите само определени типове трафик, като Profinet или Modbus TCP, за да сте сигурни, че HMI комуникира само с оторизирани устройства.

Отстраняване на проблеми с мрежовата комуникация

Дори при правилна конфигурация все още могат да възникнат проблеми с мрежовата комуникация. Ето някои често срещани проблеми и техните решения:

Няма мрежова връзка

Ако HMI не може да се свърже с мрежата, първо проверете физическите връзки. Уверете се, че Ethernet кабелът е правилно включен и че мрежовият превключвател работи правилно.

След това проверете конфигурацията на IP адреса. Уверете се, че IP адресът, подмрежовата маска и шлюзът по подразбиране са зададени правилно. Ако използвате DHCP - присвоен IP адрес, проверете дали DHCP сървърът работи правилно.

Бавен трансфер на данни

Бавният трансфер на данни може да бъде причинен от претоварване на мрежата, неправилна конфигурация на протокола или хардуерни ограничения. Проверете натоварването на мрежата и се опитайте да намалите трафика в мрежата. Прегледайте конфигурацията на протокола, за да се уверите, че времето на комуникационния цикъл и картографирането на данни са оптимизирани. Ако проблемът продължава, помислете за надграждане на мрежовия хардуер, като Ethernet кабел или мрежов превключвател.

Комуникационни грешки

Комуникационни грешки могат да възникнат поради несъвместими протоколи, неправилни настройки на устройството или електромагнитни смущения. Проверете настройките на протокола както на HMI, така и на свързаното устройство, за да се уверите, че са съвместими. Проверете настройките на устройството, като адреса на устройството и формата на данните. Ако има съмнения за електромагнитни смущения, опитайте да преместите HMI или да използвате екранирани Ethernet кабели.

Конкретни модели и техните мрежови настройки

Нека да разгледаме някои конкретни HMI модели на Siemens и техните мрежови настройки:

SIMATIC HMI KP1200 Comfort: Този модел предлага широка гама от опции за мрежова комуникация, включително Profinet, Ethernet/IP и Modbus TCP. Интерфейсът за мрежова конфигурация е интуитивен и лесен за използване, което ви позволява бързо да настроите мрежовата връзка.

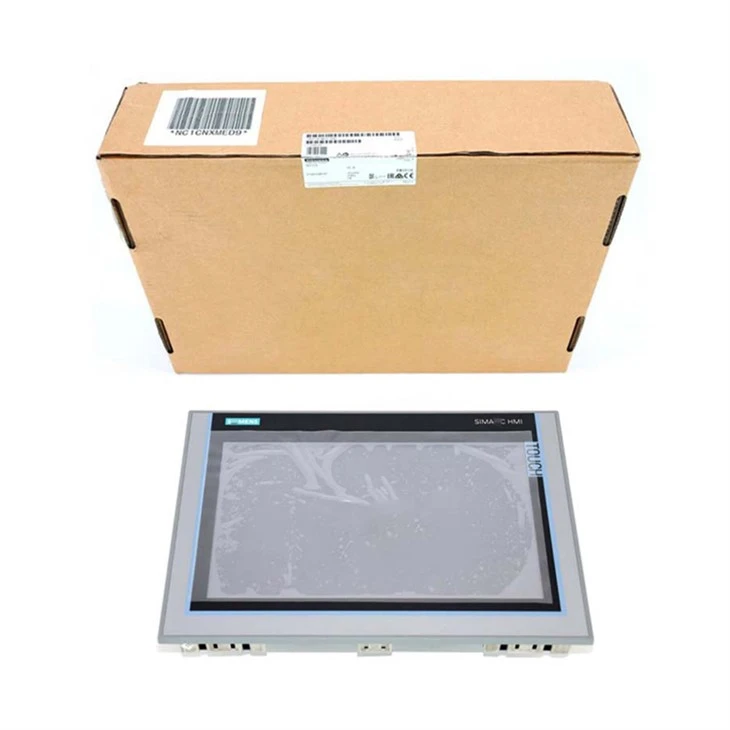

Siemens 6AV2124 0QC02 0AX1: Този HMI поддържа множество мрежови протоколи и се предлага с разширени функции за сигурност, като конфигурация на защитна стена и VLAN. Мрежовите настройки могат да бъдат персонализирани, за да отговарят на специфичните изисквания на вашето индустриално приложение.
SIMATIC HMI Smart 700 IE V4: Този компактен HMI е подходящ за малки промишлени приложения. Той поддържа комуникационни протоколи, базирани на Ethernet, и предлага лесни за конфигуриране мрежови настройки, което го прави популярен избор за начинаещи.

Заключение

Правилните настройки за мрежова комуникация са от съществено значение за оптималната работа на HMI на Siemens. Чрез разбиране на основните концепции, следвайки стъпките за конфигуриране и отстраняване на често срещани проблеми, можете да осигурите безпроблемен обмен на данни между HMI и други устройства във вашата индустриална мрежа.
