Как да използвате аналоговите входно/изходни функции на ABB PLC модулите?

Като доставчик на ABB PLC модули често ме питат как да използвам аналоговите входно/изходни функции на тези модули. В тази публикация в блога ще предоставя изчерпателно ръководство по тази тема, обхващащо всичко от основите на аналоговите сигнали до практическите стъпки за конфигуриране и използване на ABB PLC модули за аналогов вход/изход.

Разбиране на аналоговите сигнали

Преди да се потопите в детайлите на използването на ABB PLC модули за аналогов вход/изход, е важно да разберете какво представляват аналоговите сигнали. Аналоговите сигнали са непрекъснати сигнали, които могат да приемат всяка стойност в определен диапазон. В контекста на индустриалната автоматизация аналоговите сигнали обикновено се използват за представяне на физически величини като температура, налягане, поток и ниво.

За разлика от цифровите сигнали, които могат да имат само две състояния (включено или изключено), аналоговите сигнали могат да имат безкраен брой стойности. Това ги прави по-подходящи за представяне на физически величини от реалния свят, които варират непрекъснато. Това обаче също така означава, че аналоговите сигнали изискват по-сложна обработка и преобразуване, за да бъдат използвани ефективно в цифрова система като PLC.

Видове ABB PLC аналогови входно/изходни модули

ABB предлага широка гама от PLC модули за аналогов вход/изход, всеки от които е проектиран да отговаря на специфични изисквания за приложение. Някои от най-често срещаните типове аналогови входно/изходни модули на ABB PLC включват:

AI845 ABB аналогов входен модул: Този модул е проектиран да измерва аналогови входни сигнали като напрежение, ток и съпротивление. Има висока точност и разделителна способност, което го прави подходящ за приложения, които изискват прецизно измерване на физически величини.AI845 ABB аналогов входен модул
ABB MS116-2.5A: Това е аналогов изходен модул, който може да се използва за управление на аналогови устройства като клапани, задвижващи механизми и задвижвания с променлива скорост. Той може да изведе сигнал за ток или напрежение в рамките на определен диапазон, което позволява прецизен контрол на свързаното устройство.ABB MS116-2.5A
ABB DX571 1TNE968902R2302: Този модул съчетава аналогови входни и изходни функции в едно устройство. Той може да измерва множество аналогови входни сигнали и да извежда аналогови управляващи сигнали, което го прави универсално решение за много индустриални приложения.ABB DX571 1TNE968902R2302

Конфигуриране на ABB PLC аналогови входни модули

Първата стъпка при използването на ABB PLC аналогови входни модули е да ги конфигурирате правилно. Това включва настройка на параметрите на модула, като типа на входния сигнал (напрежение или ток), входния диапазон и честотата на дискретизация.

Определете типа входен сигнал: Първото нещо, което трябва да направите, е да определите типа аналогов входен сигнал, който ще измервате. Това може да бъде сигнал за напрежение (напр. 0 - 10 V) или сигнал на ток (напр. 4 - 20 mA). Уверете се, че сте избрали подходящия тип входен сигнал в конфигурацията на модула.
Задайте обхвата на въвеждане: След като сте определили типа на входния сигнал, трябва да зададете входния диапазон. Това е диапазонът от стойности, които модулът може да измерва. Например, ако измервате токов сигнал 4 - 20 mA, бихте задали входния диапазон на 4 - 20 mA.
Конфигурирайте честотата на вземане на проби: Честотата на семплиране определя колко често модулът ще семплира входния сигнал. По-високата честота на дискретизация означава, че модулът ще улавя повече точки от данни, но също така изисква повече процесорна мощност. Трябва да изберете честота на дискретизация, която е подходяща за вашето приложение.

Повечето аналогови входни модули на ABB PLC могат да бъдат конфигурирани с помощта на софтуера за програмиране на ABB PLC. Просто свържете модула към PLC, отворете софтуера за програмиране и навигирайте до настройките за конфигурация на модула. Следвайте инструкциите на екрана, за да настроите параметрите на модула.

Четене на аналогови входни стойности

След като конфигурирате аналоговия входен модул на ABB PLC, можете да започнете да четете аналоговите входни стойности. Аналоговите входни стойности обикновено се четат като цифрови стойности в паметта на PLC. Тези цифрови стойности трябва да бъдат преобразувани във физически стойности от реалния свят с помощта на формула за мащабиране.

Формулата за мащабиране зависи от типа и диапазона на входния сигнал. Например, ако измервате токов сигнал 4 - 20 mA и модулът е конфигуриран да извежда цифрова стойност в диапазона от 0 - 32767, формулата за мащабиране ще бъде:

[Физическа\ стойност=\frac{(цифрова\ стойност - 0)}{32767}\times(20 - 4)+4]

Във вашата PLC програма можете да използвате стълбищна логика или други инструкции за програмиране, за да прочетете цифровата стойност от модула и да приложите формулата за мащабиране, за да я преобразувате във физическа стойност от реалния свят.

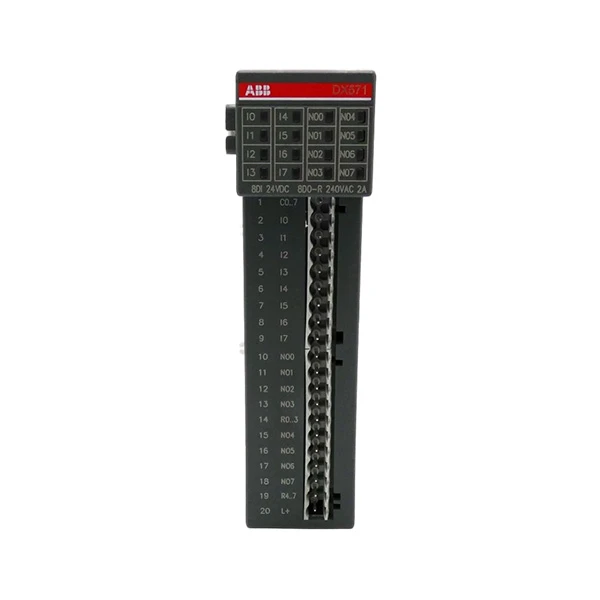

ABB DX571 1TNE968902R2302 suppliers

Конфигуриране на ABB PLC аналогови изходни модули

Конфигурирането на аналогови изходни модули на ABB PLC е подобно на конфигурирането на аналогови входни модули. Трябва да настроите параметрите на модула като вида на изходния сигнал (напрежение или ток), изходния диапазон и разделителната способност.

Определете типа на изходния сигнал: Първата стъпка е да определите типа аналогов изходен сигнал, който ще използвате за управление на свързаното устройство. Това може да бъде сигнал за напрежение (напр. 0 - 10 V) или сигнал на ток (напр. 4 - 20 mA).
Задайте изходния диапазон: След като сте определили вида на изходния сигнал, трябва да зададете изходния диапазон. Това е диапазонът от стойности, които модулът може да изведе. Например, ако управлявате вентил с токов сигнал 4 - 20 mA, бихте задали изходния диапазон на 4 - 20 mA.
Конфигурирайте разделителната способност: Разделителната способност определя най-малката стъпка, с която изходният сигнал може да бъде променен. По-висока резолюция означава, че модулът може да осигури по-прецизен контрол на свързаното устройство.

Отново повечето аналогови изходни модули на ABB PLC могат да бъдат конфигурирани с помощта на софтуера за програмиране на ABB PLC. Свържете модула към PLC, отворете софтуера за програмиране и отидете до настройките за конфигурация на модула, за да зададете параметрите на модула.

Записване на аналогови изходни стойности

След като конфигурирате аналоговия изходен модул на ABB PLC, можете да започнете да записвате аналогови изходни стойности, за да управлявате свързаното устройство. Аналоговите изходни стойности обикновено се записват като цифрови стойности в паметта на PLC. Тези цифрови стойности трябва да бъдат преобразувани в подходящия изходен сигнал с помощта на формула за мащабиране.

Формулата за мащабиране за аналогов изход е подобна на формулата за мащабиране за аналогов вход. Например, ако искате да изведете токов сигнал 4 - 20 mA и модулът е конфигуриран да приема цифрова стойност в диапазона от 0 - 32767, формулата за мащабиране ще бъде:

[Цифрова\ Стойност=\frac{(Физическа\ Стойност - 4)}{(20 - 4)}\times32767]

Във вашата PLC програма можете да използвате стълбищна логика или други инструкции за програмиране, за да изчислите цифровата стойност въз основа на желаната физическа стойност и да я запишете в изхода на модула.

Отстраняване на проблеми с аналоговия вход/изход

Понякога може да срещнете проблеми, когато използвате аналогови входно/изходни модули на ABB PLC. Ето някои често срещани проблеми и възможните им решения:

Неточни показания: Ако получавате неточни показания на аналоговия вход, проверете типа на входния сигнал и настройките на диапазона. Уверете се, че входният сигнал е в определения диапазон и че модулът е конфигуриран правилно. Също така проверете за електрически смущения или шум във входния сигнал.
Няма изходен сигнал: Ако аналоговият изходен модул не предоставя изходен сигнал, проверете типа на изходния сигнал и настройките на диапазона. Уверете се, че модулът е включен и че свързаното устройство функционира правилно. Също така проверете за проблеми с окабеляването или разхлабени връзки.
Комуникационни грешки: Ако изпитвате комуникационни грешки между PLC и аналоговия входно/изходен модул, проверете комуникационните настройки. Уверете се, че модулът е свързан правилно към PLC и че комуникационният протокол е конфигуриран правилно.

Заключение

Използването на функциите за аналогов вход/изход на PLC модулите на ABB е важна част от индустриалната автоматизация. Чрез разбиране на основите на аналоговите сигнали, правилно конфигуриране на модулите и използване на подходящите формули за мащабиране, вие можете ефективно да измервате и контролирате физическите величини в реалния свят с помощта на ABB PLC.

Ако имате някакви въпроси или се нуждаете от допълнителна помощ при използването на ABB PLC аналогови входно/изходни модули, моля не се колебайте да се свържете с нас. Ние сме водещ доставчик на ABB PLC модули и можем да ви предоставим техническата поддръжка и продуктите, от които се нуждаете за вашите проекти за индустриална автоматизация. Независимо дали търситеAI845 ABB аналогов входен модул,ABB MS116-2.5A, илиABB DX571 1TNE968902R2302, ние разполагаме с опит и инвентар, за да отговорим на вашите изисквания. Свържете се с нас днес, за да започнем процеса на доставка и да обсъдим вашите специфични нужди.
