Здравейте! Като доставчик на PLC на Siemens често ме питат как да използвам протокола Profibus с PLC на Siemens. Profibus е супер удобен и широко използван fieldbus протокол в индустриалната автоматизация. Предлага бърз трансфер на данни, висока надеждност и голяма гъвкавост. И така, нека се потопим направо в това как можете да го накарате да работи с PLC на Siemens.
Разбиране на основите
Първо, трябва да имаме ясно разбиране какво е Profibus и какво представляват PLC на Siemens. Profibus означава Process Field Bus. Използва се главно за комуникация между различни устройства в индустриална среда, като сензори, задвижващи механизми и програмируеми логически контролери (PLC).

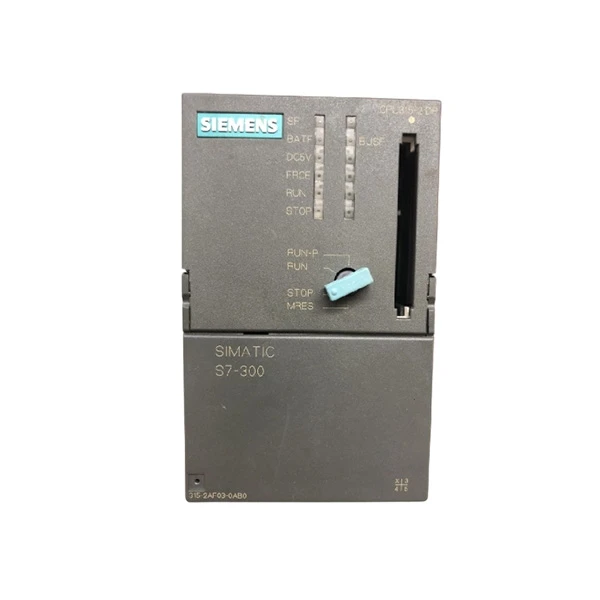

Siemens предлага широка гама от PLC, всеки със свои собствени характеристики и възможности. Например, наS7 - 1200 CPU 1214C DC/DC/DCе популярен избор за малки до средни задачи за автоматизация. Той е компактен, мощен и лесен за програмиране. След това имаSiemens 6ES7315 - 2AF03 - 0AB0, който е част от серията S7 - 300 и е известен с това, че се справя с по-сложни контролни задачи. И наSIMATIC S7 - 200 SMART CPU CR40 AC/DC/е страхотен за прости проекти за автоматизация, предлагайки добра производителност на достъпна цена.
Хардуерна настройка
Първата стъпка в използването на Profibus с PLC на Siemens е правилният хардуер. Ще ви е необходим Profibus интерфейсен модул за вашия Siemens PLC. Различните модели PLC може да изискват различни интерфейсни модули. Уверете се, че сте избрали този, който е съвместим с вашия конкретен PLC.
След като получите правилния интерфейсен модул, свържете го към вашия PLC. Това обикновено включва използването на подходящи кабели и съединители. Ще трябва също да свържете другите устройства към вашата Profibus мрежа. Те могат да включват подчинени устройства като сензори и изпълнителни механизми. Свържете ги към Profibus кабела в топология, подобна на последователна верига или звезда.
Когато свързвате устройствата, обърнете специално внимание на крайните резистори. Profibus мрежите трябва да имат правилно терминиране, за да осигурят надеждна комуникация. Обикновено устройствата в краищата на мрежата трябва да са с включени крайни резистори, докато тези в средата трябва да са с изключени.
Софтуерна конфигурация
След като настроите хардуера, е време да преминете към конфигурацията на софтуера. Siemens предоставя софтуерни инструменти като TIA Portal (Totally Integrated Automation Portal) за програмиране и конфигуриране на техните PLC.
Отворете TIA Portal и създайте нов проект. Добавете своя PLC и интерфейсния модул Profibus към проекта. Ще трябва да дефинирате мрежовите параметри на Profibus, като скорост на предаване, мрежов адрес и режим на предаване.
След това добавете подчинените устройства към Profibus мрежата в софтуера. Ще трябва да знаете GSD (Общо описание на станцията) файлове за тези устройства. GSD файловете съдържат информация за възможностите на устройството, входно/изходните адреси и комуникационните параметри. Импортирайте GSD файловете в TIA Portal и след това можете да добавите подчинените устройства към мрежата.
След като всички устройства са добавени, трябва да им зададете адреси. Всяко устройство в Profibus мрежата трябва да има уникален адрес. Можете да направите това в настройките за конфигурация на устройството в TIA Portal.
Обмен на данни
Сега, когато хардуерът и софтуерът са настроени, е време да започнем да обменяме данни между PLC и подчинените устройства. В TIA Portal можете да създавате блокове с данни, за да съхранявате данните, които искате да изпращате и получавате.
За да изпратите данни от PLC към подчинено устройство, трябва да запишете данните в съответните места в паметта в блока с данни, който съответства на изходните адреси на подчиненото устройство. Когато PLC изпълнява своята програма, той ще изпрати тези данни през мрежата Profibus към подчиненото устройство.
От друга страна, за да получите данни от подчинено устройство, трябва да прочетете данните от местата в паметта в блока с данни, който съответства на входните адреси на подчиненото устройство. PLC непрекъснато ще актуализира тези места в паметта с данните, получени от подчиненото устройство.
Отстраняване на неизправности
Дори и при най-добрата настройка, може да срещнете някои проблеми, когато използвате Profibus с PLC на Siemens. Ето някои често срещани проблеми и как да ги коригирате:
Комуникационни грешки: Ако получавате комуникационни грешки, първо проверете хардуерните връзки. Уверете се, че всички кабели са правилно включени и няма разхлабени връзки. Също така проверете крайните резистори. Ако прекратяването е неправилно, това може да причини проблеми с комуникацията.
Конфликти на адреси: Ако две устройства в мрежата Profibus имат един и същи адрес, това ще доведе до проблеми с комуникацията. Проверете два пъти адресите, присвоени на всички устройства в софтуерната конфигурация, и се уверете, че са уникални.
Скорост на мрежата: Понякога скоростта на предаване, която сте задали, може да е твърде висока за устройствата в мрежата. Опитайте да намалите скоростта на предаване и вижте дали комуникацията се подобрява.
Приложения в реалния свят
Използването на Profibus с PLC на Siemens има много приложения в реалния свят. Например в производствено предприятие можете да го използвате, за да контролирате и наблюдавате производствената линия. PLC може да комуникира със сензори, за да открие позицията на продуктите върху конвейерната лента и да изпрати команди до задвижващи механизми за извършване на различни операции като бране и поставяне.
В пречиствателна станция за отпадъчни води мрежата Profibus може да се използва за свързване на PLC с различни сензори, които измерват параметри като pH, температура и дебит. След това PLC може да управлява помпите и клапаните въз основа на данните, получени от сензорите, за да осигури правилното третиране на отпадъчните води.
Заключение
Използването на протокола Profibus с PLC на Siemens може да донесе много ползи на вашите проекти за индустриална автоматизация. С правилната хардуерна настройка, софтуерна конфигурация и малко ноу-хау за отстраняване на неизправности можете да създадете надеждна и ефективна комуникационна мрежа.
Ако се интересувате от закупуването на PLC на Siemens и свързани Profibus компоненти за вашия проект, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем с всички ваши нужди от автоматизация, от избора на правилните продукти до предоставянето на техническа поддръжка. Независимо дали работите върху малък мащабен проект или широкомащабно индустриално приложение, ние имаме решенията за вас.
Референции
- Ръководства за автоматизация и задвижвания на Siemens
- Profibus международна техническа документация
