Какво е изходното напрежение на ABB PLC модулите?

Ей там! Като доставчик на ABB PLC модули често ме питат за изходното напрежение на тези модули. Това е решаваща тема, особено за тези, които са в процес на създаване на индустриални системи за автоматизация или търсят да надграждат съществуващите си. В този блог ще разбия всичко, което трябва да знаете за изходното напрежение на ABB PLC модулите.

Разбиране на основите на ABB PLC модулите

Преди да се потопим в изходното напрежение, нека бързо да прегледаме какви са модулите ABB PLC. PLC означава програмируем логически контролер и това е вид индустриален компютър, използван за автоматизиране на различни процеси. ABB е добре известна марка в света на индустриалната автоматизация и техните PLC модули са известни със своята надеждност, производителност и разширени функции.

Тези модули се предлагат в различни видове, като входни модули, изходни модули и аналогови модули. Всеки тип има специфична функция, а изходното напрежение играе значителна роля за това как работят.

Изходно напрежение в цифрови изходни модули

Нека започнем с цифрови изходни модули. Тези модули се използват за контрол на устройства, които изискват прост сигнал за включване/изключване, като релета, соленоиди и контактори. Изходното напрежение на цифровите изходни модули ABB може да варира в зависимост от специфичния модел.

Повечето от цифровите изходни модули ABB имат изходно напрежение или 24V DC или 110/230V AC. 24V DC изходът обикновено се използва в промишлени приложения, където безопасността и ниската консумация на енергия са приоритети. Освен това е по -лесно да се интегрира с други компоненти с ниско напрежение в системата.

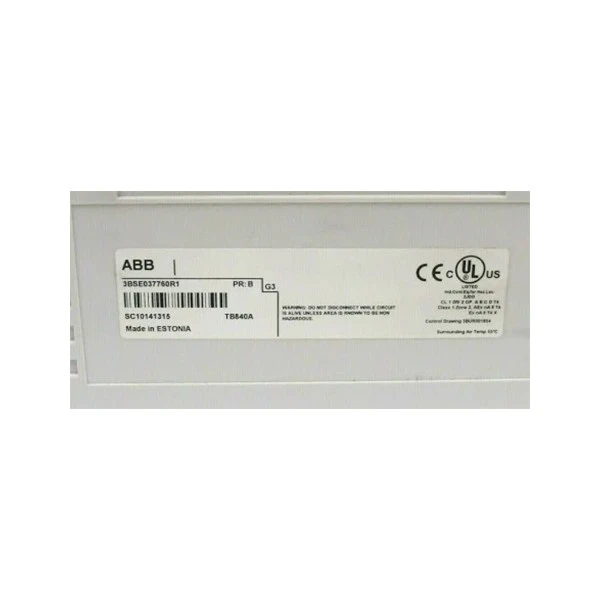

НапримерABB TB840A 3BSE037760R1е популярен цифров изходен модул от ABB. Той има 24V DC изходно напрежение, което го прави подходящ за широк спектър от приложения, включително контролиране на малки двигатели и задвижващи механизми.

От друга страна, изходът от 110/230V AC се използва, когато свързаните устройства изискват по -високо напрежение за работа. Това често се случва при по -голямо индустриално оборудване, като помпи и вентилатори. ABB предлага няколко цифрови изходни модула със 110/230V AC изход, за да отговаря на тези изисквания.

Изходно напрежение в аналогови изходни модули

Аналоговите изходни модули се използват за управление на устройства, които изискват променлив сигнал, като контролери на скоростта и позиционери на клапаните. Изходното напрежение на ABB аналоговите изходни модули обикновено варира от 0 - 10V DC или 4 - 20mA.

Изходът от 0 - 10V DC е често срещан стандарт в индустрията. Той позволява линейно управление на свързаното устройство, където 0V представлява минималната стойност, а 10V представлява максималната стойност. Например, ако използвате аналогов изходен модул за управление на скоростта на двигател, 0V може да означава, че двигателят е спрян, а 10V може да означава, че двигателят работи с пълна скорост.

Изходът 4 - 20mA е друг популярен вариант. Той има някои предимства пред 0 - 10V DC изхода, като по -добър имунитет на шума и способността за предаване на сигнала на по -дълги разстояния. TheAI845 ABB аналогов входен модулможе да се използва заедно с други модули в системата за ефективно обработка на аналогови сигнали.

Фактори, влияещи върху изходното напрежение

Има няколко фактора, които могат да повлияят на изходното напрежение на ABB PLC модулите. Един от основните фактори е натоварването, свързано с модула. Ако товарът има висок импеданс, той може да причини спад на напрежението, което означава, че действителното напрежение при товара ще бъде по -ниско от номиналното изходно напрежение на модула.

Друг фактор е захранването. Стабилното и правилно захранване е от съществено значение за правилната работа на PLC модулите. Ако напрежението на захранването се колебае или е извън определения диапазон, това може да повлияе на изходното напрежение на модулите.

Температурата също може да окаже влияние върху изходното напрежение. Високите температури могат да доведат до разграждане на електрическите компоненти в модула, което може да доведе до промени в изходното напрежение.

Значение на правилното изходно напрежение

Използването на правилното изходно напрежение е от решаващо значение за правилната работа на свързаните устройства. Ако изходното напрежение е твърде ниско, устройството може да не функционира правилно или изобщо не може да работи. От друга страна, ако изходното напрежение е твърде високо, то може да повреди устройството.

Например, ако използвате 24V DC изходен модул, за да контролирате 12V DC устройство, устройството може да прегрява и да се повреди. По същия начин, ако устройството изисква 4 - 20mA аналогов сигнал и предоставяте 0 - 10V DC сигнал, то няма да работи според очакванията.

Как да проверите изходното напрежение

Ако искате да проверите изходното напрежение на ABB PLC модул, можете да използвате мултицет. Първо, уверете се, че PLC системата е включена и модулът работи. След това задайте мултицета на подходящия диапазон на напрежение или ток.

За цифрови изходни модули можете да свържете мултицетните сонди към изходните клеми на модула. Когато изходът е включен, мултиметърът трябва да покаже номиналното изходно напрежение.

За аналогови изходни модули трябва да бъдете по -внимателни. Ако измервате изход на напрежението, свържете мултицета паралелно с товара. Ако измервате токов изход, трябва да разбиете веригата и да свържете мултицета последователно с товара.

Избор на десния ABB PLC модул въз основа на изходното напрежение

Когато избирате ABB PLC модул, е от съществено значение да се вземат предвид изискванията за изходно напрежение на вашето приложение. Първо, определете типа на устройството, което искате да контролирате, и нейните изисквания за напрежение или ток.

Ако контролирате просто устройство за включване/изключване, цифров изходен модул със съответното изходно напрежение (или 24V DC или 110/230V AC) ще бъде достатъчен. За устройства, които изискват променлив сигнал, е необходим аналогов изходен модул с правилния изходен диапазон (0 - 10V DC или 4 - 20MA).

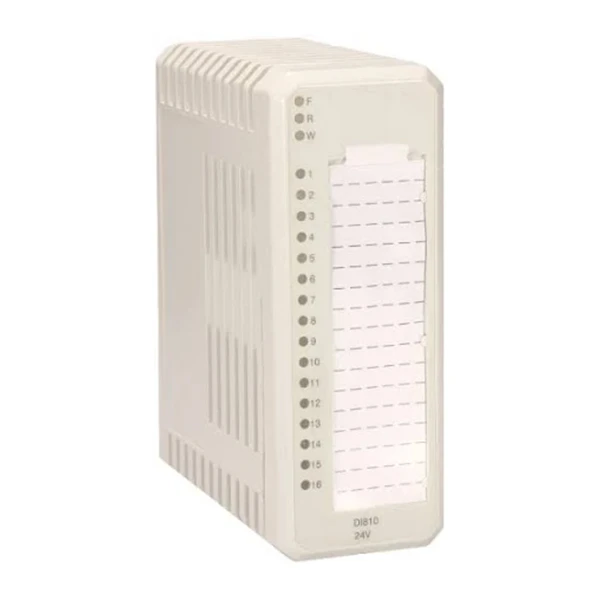

Например, ако работите по проект, който включва контролиране на конвейерния лента, може да се нуждаете от цифров изходен модул, за да стартирате и спрете двигателя. Ако двигателят изисква 24V DC, можете да изберете модул катоABB DI810 3BSE008508R1, който има 24V DC изход.

Заключение

В заключение, изходното напрежение на ABB PLC модулите е критичен аспект, който трябва да разберете, когато работите със системите за индустриална автоматизация. Независимо дали използвате цифрови или аналогови изходни модули, изборът на правилното изходно напрежение е от съществено значение за правилната работа на свързаните устройства.

Като доставчик на ABB PLC модули, мога да ви предложа широк спектър от опции, за да отговаряте на вашите специфични изисквания. Ако се интересувате от закупуване на модули ABB PLC или имате въпроси относно изходното напрежение или други функции, не се колебайте да достигнете. Можем да проведем подробна дискусия за вашия проект и да намерим най -добрите решения за вас.
