Модулен PLC срещу компактен PLC: Как да изберете, конфигурирате и осигурите правилната система

Вие сте тук поради една от трите причини. Вашата линия се разширява и контролерът е свършил слотовете. Ремонтирате стар панел и вече никой не съхранява картите. Или модул се повреди тази сутрин; продавачът казва, че е преустановен и линията не работи, докато четете това.

Повечето ръководства ще ви кажат aмодулен PLCе по-гъвкав от aкомпактен PLC. Вярно е и също не е въпросът, на който трябва да отговорите.

Бърз отговор:Модулният PLC обикновено е правилен, когато броят на I/O е висок или се очаква да расте, когато разширяването се извършва на фази, когато полевите устройства са разпръснати на голяма площ и когато заводът се нуждае от налични резервни части след десет години. Компактният PLC обикновено е подходящ за самостоятелна машина с фиксиран брой I/O, ограничено пространство на панела и малък бюджет.

По-долу: сравнение на шест марки, работен процес на BOM в шест стъпки, четири пътя за подмяна на преустановен модул и директен отговор относно сроковете за изпълнение и автентичността. НашитеPLC модулстраницата обхваща самите семейства модули; това ръководство отива направо към решението.

1. Какво всъщност седи вътре в багажника

Модулният програмируем логически контролер не е едно устройство. Това е набор от отделни карти, споделящи задна платка, така че купувате точно картите, от които се нуждае приложението, и нищо друго.

Три от тези грешки се връщат по-късно. Те са тези, които получават ре-цитирана стойка, след като вече е на вода.

Локален шкаф срещу разпределен I/O.В локална стойка всяка карта споделя една задна платка и цялото полево окабеляване се връща към шкафа. При разпределена настройка малки I/O станции стоят до оборудването и съобщават обратно през индустриален Ethernet или полева шина, както при Siemens ET 200SP, ABB S500 I/O или Schneider TM3. Основно правило: след приблизително 20 метра многожилен кабел, оценете отдалечена I/O станция, преди да цените кабела и лотката. Разпределеният I/O спестява мед и часове за въвеждане в експлоатация. Той също така добавя мрежов слой, който може да се провали.

Където компактното и модулното се припокриват.FX5U приема адаптери за разширение. CompactLogix приема локално разширение. M241 приема TM3 карти. Така че разликата не е дали контролерът може да се разширява. Това е таванът на точките за разширение, дали процесорът може да бъде заменен без подмяна на тялото и неговия вграден-вход/изход и какво се случва, когато една карта умре. На стелаж разменяте карта. На компактно устройство сменяте контролера, възстановявате програмата и пре-прекратявате окабеляването. Границата не е чиста, поради което се нуждаете от правило за вземане на решения, а не от определение.

2. От коя всъщност се нуждае вашата линия?

Контролният списък от 7 точки

Основно правило, а не стандарт. Ако три или повече отговора сочат към модулен, модулният обикновено е правилен.

• Брой I/O и тригодишен растеж.Фиксиран, под приблизително 30 точки и не е планиран растеж? Стелажът е пресилено.
• Поетапно разширяване.Modular ви позволява да купувате стелажи сега и карти по-късно.
• I/O тип разнообразие.RTD или входове за термодвойки, високоскоростни броячи, оси на движение? Компактните устройства бързо се изчерпват със специални опции.
• Разстояние на полето.Устройствата се разпространяват отвъд една точка на отпечатък на машината до модулни с отдалечен I/O.
• Разходи за престой на час.Най-подценяваният критерий. Неуспешна карта е десетминутна смяна на стелаж и подмяна на контролер плюс възстановяване на програмата на компактно устройство.
• Панелно пространство и топлина.Стелажите се нуждаят от ширина и въздушен поток.
• Жизнен цикъл на платформата.Колко години остава поддръжка за резервни части?

Ако не можете да отговорите на въпрос 7 за платформата, която ще закупите, попитайте вашия доставчик, преди да поръчате. Това е най-скъпият въпрос, който хората пропускат, и раздел 5 обяснява защо.

Където се пресича кривата на разходите

Нарочно не даваме процент. Всяко твърдение, че модулният PLC спестява конкретен брой, зависи от вашата I/O комбинация и числото обикновено се измисля. Вместо това е структурата на разходите, която решава.

Компактният PLC начислява цената в деня, в който го закупите. Модулен PLC го разпространява в продължение на пет години. Кое е по-евтино зависи от това дали вашата линия ще се промени. Самостоятелна опаковъчна машина с 24 фиксирани точки трябва да бъде компактна. Линия за пълнене, изградена на фази, не трябва да бъде.

3. Сравнение на платформата на марката

Ние разполагаме с всичките шест, така че нямаме търговска причина да ви подтикваме към едно. Ето как всъщност се различават.

Ако вече имате доминираща марка, започнете от този ред. Ако вашите полеви устройства говорят един протокол, започнете от колоната за протоколи. Ако нито едно от двете не е приложимо, започнете от колоната за напасване.

Заключване на задната платка-: това, с което наистина се ангажирате

Заключвате се на три нива и само едно е очевидно.Хардуер:задните платки, конекторите и разпределението на щифтовете са патентовани, така че карта от една марка никога няма да стои в стойка на друга марка и не съществува адаптер.Софтуер:вашата програма е написана в среда на един доставчик и мигрирането означава пренаписване и повторно валидиране на логиката, цена често по-висока от хардуера и почти никога в бюджета.Верига на доставки:никой не цени тази, но изборът на платформа означава да изберете с чий график за остаряване живеете и от чий пазар за резервни части пазарувате, когато картата се повреди в 2 часа сутринта. Процесорът е еднократен артикул. Задната платка е абонаментна.

Какво не е заключено: Modbus TCP, OPC UA и шлюз или отдалечено I/O мостово свързване позволяват на смесени марки да обменят данни. Вие сте заключени в стелажа, не в мрежата.

Първо изберете протокола, а след това марката

Повечето хора избират PLC и след това откриват какво говорят техните полеви устройства. Направете го по друг начин: инвентаризирайте какво вече говорят вашите устройства, сензори и инструменти, след което изберете контролер, който го говори естествено.

Ако вашите полеви устройства говорят три протокола, вие купувате шлюз или отдалечена I/O глава. Бюджет за него сега, а не по време на въвеждане в експлоатация.

Ако вашият завод вече работи със смесени марки,и повечето го правят, стандартизират напред, а не всички наведнъж: новите линии споделят една марка контролер, съществуващите панели се свързват през Modbus TCP или шлюз, резервните части се обединяват по марка. Откъсването на работеща линия за обединяване на значка почти никога не се отплаща.

Вие сте избрали платформа. Сега го превърнете в списък с части.

4. Изграждане на BOM: работен процес в шест стъпки

Стъпка 1. Пребройте и класифицирайте вашите I/O.Бройте по тип сигнал, а не по устройство. Един VFD може да заема едновременно цифров изход, аналогов изход и комуникационна връзка, така че броячите дават грешно число. Избройте етикет, устройство, тип сигнал, напрежение, количество и поставете RTD и термодвойки сигнали на отделни редове: третирането на температурен вход като обикновен аналогов вход е най-честият начин за поръчване на грешна карта.

Стъпка 2. Добавете свободен капацитет.Обичайната практика е 15 до 20 процента резервни точки. Частта, която повечето ръководства пропускат: оставете този капацитет на ниво модул и слот, а не само на ниво точка. Три неизползвани точки на 16-канална цифрова карта няма да помогнат, когато следващото разширение донесе четири термодвойки. Имате нужда от свободен слот и ток на задната платка и нито едното не се показва при преброяване на точки.

Стъпка 3. Изберете процесора по време на сканиране, памет и връзки, а не по I/O брой.Броят на точките определя колко карти и стелажи купувате, а не нивото на процесора. Четири неща вършат работа: програмна памет, необходимо време за сканиране, комуникационни връзки (HMI, SCADA, MES и всяко устройство в шината консумира по една) и оси на движение. Преброяване на комуникационните връзки преди I/O точки. Обикновено това ви издига нагоре.

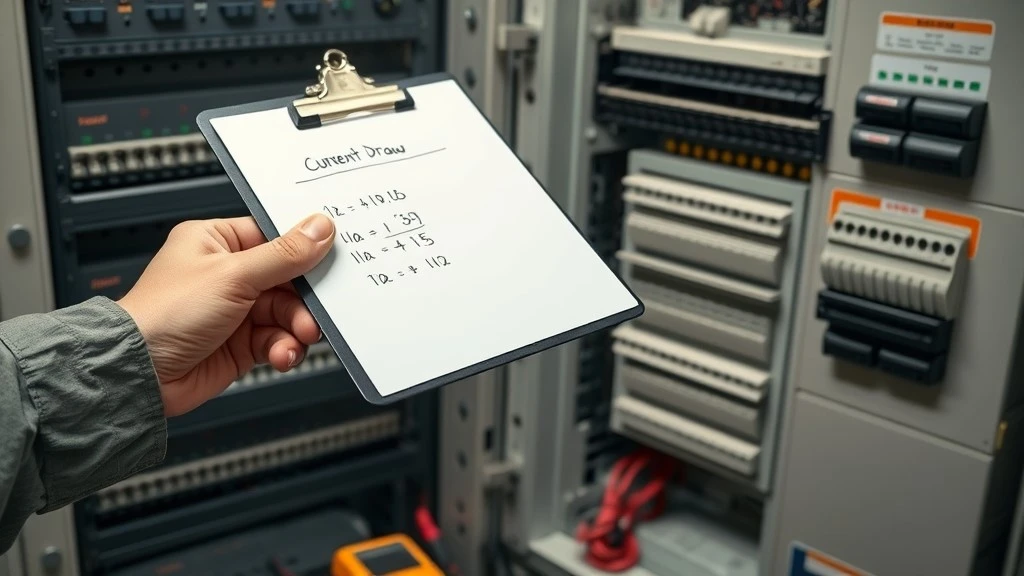

Стъпка 4. Проверете бюджета на мощността.Това е грешката от раздел 1 и най-честият начин, по който стелажът се поврежда на място. Сумирайте тока на задната платка на всяка карта спрямо това, което захранването и процесорът могат да осигурят, като проверявате отделно 5 V тока на задната платка и 24 V полево захранване, защото повечето хора изчисляват само второто. Сгрешите и стелажът няма да се включи, или по-лошо, той се рестартира периодично, след като шкафът се загрее. Ще разберете това, след като пратката премине митницата.


Стъпка 5. Изберете комуникация и интегрирайте HMI и задвижвания.Комуникационните карти следват решението на протокола по-горе. Проверете съвместимостта на драйвера с вашияHMI панели: същата марка обикновено е нулева конфигурация, смесената марка се нуждае от потвърждение на водача, преди да поръчате. След това проверете как сизадвижвания с променлива честотасвържете се. Свързването на аналогов изход на устройство е лесно, но консумира I/O; управлението на шината спестява окабеляване и изразходва CPU връзки, което се връща към стъпка 3.

Стъпка 6. Определете запаса от резервни части.Наличност по разходи за престой, а не по процент на неуспех. Процесорът и захранването идват преди I/O картите: повредената входна карта струва един цикъл, повреденият процесор струва линията. След тях заредете типа карта, който използвате най-често, обикновено 16-точков цифров вход.

Този работен процес предполага, че посочените от вас модули все още се произвеждат. Все по-често не са.

5. Прекратени модули: Как да намерите правилната замяна

Всяка платформа преминава през пет етапа: активна, зряла, постепенно извеждане от пазара, преустановена и край на поддръжката на резервни части. Семейство на контролери остава комерсиално живо приблизително десет до петнадесет години. Една производствена линия работи от двадесет до тридесет. Това несъответствие е в основата на всеки проблем с остаряването, който ще имате, и затова въпрос 7 има значение, преди да купите.

Четири пътя за замяна, първо най-лесният

Път 1. Оригиналният номер на част от склад.Нищо не се променя: без повторно окабеляване, без промени в програмата, без повторно валидиране. Единствените въпроси са дали може да се намери и дали е истинско. Почти винаги правилният първи ход при спешни случаи.

Път 2. Официалният приемник на производителя.Много спрени от производство модули имат определена форма, годност и функция за замяна, която се поставя в същия слот. Не всички го правят.

Път 3. Миграция между-поколения.Преместете стелажа на текущата платформа. Това е истинско инженерство: пренасочване на I/O, преобразуване на програми, повторно валидиране, понякога модификация на панела. Всеки, който го нарича просто, не го е правил.

Път 4. Напречно-възстановяване на марката.Последна инстанция. Нов хардуер, нов софтуер, нови резервни части, ново обучение.

Пет спецификации, които трябва да съответстват преди замяна

1. I/O тип и брой точки, от табелката.
2. Обхват на сигнала и електрическа оценка:4 до 20 mA или 0 до 10 V, релеен или транзисторен изход, ток на точка, изолация. Повечето грешни замествания се случват тук и отговорът е в листа с данни, а не в списъка.
3. Задна платка и механичен интерфейс, в ръководството за избор.
4. Комуникационен интерфейс и адресиране, в софтуера за конфигуриране.
5. Съвместимост на версията на фърмуера и процесора.Най-скритият от петте и този, който се показва само на място.

Какво да изпратите на доставчика си за-препратка

Доставчик, който предлага замяна, без да ги иска, предполага.

• Снимка на табелкатас пълния номер на поръчката (MLFB, кат. номер, номер на част). Семействата притежават десетки варианти, различаващи се само в последните знаци.
• Версия на хардуера и фърмуера, без които никой не може да гарантира съвместимост с вашия процесор.
• Снимка на целия багажник, показващ оформлението на слота и съседните карти.
• Вашият I/O списък или електрическа схема.Ръчно рисуваното е добре.
• Количество и спешност.Ремонт на линия и поръчка на рафтове са различни задачи.

Линия надолу? Изпратете снимката на табелката и номера на модела.

Правим-кръстосани препратки към замяна във всичките шест марки, потвърждаваме какво е физически на склад и отговаряме в рамките на 24 часа.Свържете се с наспо имейл или WhatsApp.

Безплатна консултация

6. Реалност на доставките: срокове за доставка, автентичност, съответствие

Време за доставка на склад спрямо време за доставка във фабриката.Две вериги за доставки стоят зад всяка котировка. Запасите на дистрибутора се движат от дни до седмици, в зависимост от това кой склад ги държи. Фабричното производство се премества със седмици до месеци и популярните номера на части се изчакват на опашка. Правилото, което има значение: когато линията не работи, попитайте какво има на склад, преди да попитате колко струва. Времето на престой се таксува на час и няколко процента спестяване на част, която кацне след осем седмици, не е спестяване.

Оригинални, обновени и изтеглени модули.Ремонтираните и изтеглените модули не са незаконни и за отдавна спряна част понякога са единствената съществуваща опция. Проблемът никога не е, че дадена част е ремонтирана. Проблемът е продавач, който не го казва. Доставчик, който ви казва, че дадена част е обновена, заслужава повече доверие от този, който не го прави. Проверете входящите модули за непокътнати уплътнения, четлив партиден код, проверим сериен номер, следи от инструменти върху винтовете и окисляване на конектора на задната платка. Отнасяйте се към цена, далеч под пазарната, като към предупреждение, а не като към сделка.

Съответствие при износ.Попитайте преди изпращане, а не след: CE, UL и RoHS статус за местоназначението; фактура, опаковъчен лист и сертификат за произход; кодът по ХС, потвърден предварително, тъй като грешен код забавя митницата по-често от всичко друго; ESD и влагозащитни опаковки; и Incoterms, тъй като FOB и DDP решават кой освобождава от митница и плаща мито. Нашият процес на проверка и документиране е на насза и качествостраница.

Четири въпроса, които си струва да зададете на всеки доставчик.Това ново ли е, ремонтирано или изтеглено, в писмен вид? В кой склад го има и можете ли да го снимате? Гаранцията започва ли при изпращане или пристигане и кой плаща връщането на товара, ако частта пристигне мъртва? Можете ли да направите кръстосана-препратка към номер на прекратена част?

ЧЗВ





Каква е разликата между модулен PLC и компактен PLC?

Компактният PLC пакетира процесора, захранването и фиксиран набор от I/O в едно тяло. Модулен PLC ги разделя на карти на споделена задна платка, така че вие ​​конфигурирате I/O, от който се нуждаете, и разширявате по-късно чрез добавяне на карти, вместо да заменяте контролера.

Кога един модулен PLC си заслужава допълнителните разходи?

Кога линията ще се промени. Премията купува евтино разширение, десетминутна смяна на картата вместо подмяна на контролера и по-дълъг хоризонт за резервни части. Ако нищо не расте, това не ви купува нищо.

Мога ли да смесвам PLC модули от различни марки в една и съща стойка?

Не. Задните платки, конекторите и адресирането са патентовани, така че карта на Siemens никога няма да работи в шаси на Allen-Bradley. Заводите със смесени марки се интегрират на мрежово ниво, обикновено през Modbus TCP или през шлюз.

Моят PLC модул е ​​спрян. Какви са моите възможности?

Четири, по ред на трудност: набавете оригиналната част от наличност, монтирайте официалния приемник на производителя, мигрирайте багажника към текущата платформа (S7-300 към S7-1500 с ET 200SP, например) или преустройте на друга марка. Изпратете снимка на табелка и версия на фърмуера за кръстосана препратка, преди да приемете, че е необходима миграция.

Как да разбера дали даден PLC модул е ​​оригинален и не е обновен?

Проверете печатите, качеството на печат на етикета, кода на партидата и дали производителят може да провери серийния номер. Потърсете следи от инструменти върху винтовете и окисляване на конектора на задната платка. Цена далеч под пазарната е предупреждение, а не изгодна сделка.

Какво е типичното време за доставка на модули като Siemens ET 200SP или Allen-Bradley CompactLogix?

Зависи изцяло от това дали частта стои в склад или на производствена опашка. Складираните части се движат за дни, частите по график от фабриката за седмици или месеци. Ако линията не работи, попитайте какво има физически на склад, преди да поискате цена.

8. Изберете архитектурата, след което обезопасете веригата за доставки

Три решения, в този ред. Архитектурата се определя от броя на I/O, плановете за разширяване и разходите за престой, а не от това коя технология звучи по-напреднала. Марката се определя от вашата инсталирана база и вашите полеви протоколи и ви обвързва с верига за доставка на резервни части за десетилетие. Снабдяването решава дали нещо от него ще бъде пуснато на живо по график, защото най-добрият BOM в света не струва нищо, ако частите са с шестнадесетседмично време за изпълнение.
