Siemens S 7-1200 PLC Пълно ръководство: Стъпка по стъпка инсталация, програмиране на портал TIA и SF осветителни тела

Предговор

Siemens S 7-1200 PLC, със своя модулен дизайн, ефективност на разходите и надеждност на индустриалния клас, командва 35% дял от световния пазар на малки и средни автоматизации (източник: ARC Advisory Group). Със своите гъвкави възможности за разширяване (поддържаща до 8 сигнални модула и 3 комуникационни модула), той отговаря на 90% от изискванията за сценарий на лекия индустрия, от линии за опаковане на храни до интелигентен контрол на сградите. Като лидер в малкия и среден PLC сектор, Siemens S 7-1200 PLC предлага значителни предимства в хардуерната конфигурация и софтуерното програмиране, особено поради своите функции за програмиране и комуникация, базирани на Ethernet, които носят безгранични възможности за неговото приложение.

Преглед на Siemens S 7-1200 PLC хардуер

1.Преглед на PLC

PLC означава програмируем логически контролер. Тъй като първият PLC е въведен през 196 0, той бързо се прилага в различни области като производството на автомобили, обработка, металургия, минни и леки индустрии, като значително ускорява прехода от индустрия 2. 0 към индустрията 4.0.

PLC е нов тип устройство за индустриално управление, което интегрира компютърните технологии, технологията за контрол на автоматизацията и комуникационната технология, базирана на микропроцесори и вградени чипове. Това е основно средство за индустриален контрол и едно от важните основни устройства, наред с роботиката и CAD/CAM, съставляващи трите стълба на индустриалното производство.

С дългосрочното развитие и подобрение, концепциите за програмиране и философиите за контрол на PLC са се запознали с много специалисти по автоматизация. Той представлява огромен ресурс за знания, несравним от всички други индустриални контролери (включително DC и EC). По-нататък практиката демонстрира, че PLC системите притежават зрели хардуерни технологии, благоприятни съотношения между производителност и цена, стабилна и надеждна работа, директни процеси за развитие и ниски разходи за експлоатация и поддръжка. Следователно, PLC имат жизнена жизненост и бързо се развиват.

2.Siemens S 7-1200 plc

Вътрешната структура на PLC модула Siemens S 7-1200 включва процесора, захранване, верига за обработка на входния сигнал, верига за обработка на изходния сигнал, площ за съхранение, RJ45 порт и интерфейс на модула за разширяване.

Международната електротехническа комисия (IEC) издаде първия и втория проект на стандарта PLC през ноември 1982 г. и януари 1985 г., съответно, определяйки PLC като "електронна система с цифрови изчислителни операции, специално разработени за приложения в индустриални среди: PLCS може да използва програмируеми памет за съхраняване цифрови и аналогови входове и изходи; Според това определение същността на Siemens S 7-1200 PLC е компютър, отговорен за планирането, управлението, стартирането и самодиагностицирането на системната програма, специално за компилиране и интерпретация на потребителската програма и планиране на задачите за изпълнение на целевата програма на потребителя. Значителната разлика от серията Siemens S 7-200 PLC модули е, че Siemens S 7-1200 PLC е стандартно оборудван със Ethernet интерфейс RJ45, като активира програмиране и конфигурация със стандартен мрежов кабел, свързан към компютър, инсталиран със софтуер TIA Portal.

S 7-1200 plc

В момента Siemens предлага различни видове S 7-1200 PLC, включително CPU1211C, CPU1212C, CPU1214C и CPU1215C.

Подробна хардуерна конфигурация на S 7-1200 plc

1. Състав на основния модул

Процесорен модул:

Разлики в модела:

Препоръка за избор:За сценарии за висока точност като CNC машини, CPU 1215C се предпочита (поддържа 1 MHz импулсен изход).

Модул за захранване:

PM 1207:24V DC изход, максимален ток на натоварване 1.3a. Обърнете внимание, че общата консумация на енергия не трябва да надвишава номиналната стойност на процесора (напр. 1211c максимум 5W).

2.Избор на сигнална модул (SM)

Цифрови модули:

SM 1221 DI 16x24VDC:Поддържа потъване/източник, вход, програмируем закъснение (0. 1ms ~ 20ms).

Аналогови модули:

SM 1231 AI 8x13:Поддържа ± 10V/0-20 MA входове, типичните приложения включват придобиване на сигнал за налягане.

3. Конфигурация на комуникационния модул (CM)

CM 1243-5:Profinet Communication Module, поддържа свързване на до 16 IO устройства, изисква конфигурация на IP адрес (напр. 192.168. 0. 1/24).

S 7-1200 стандарти за инсталиране и окабеляване на PLC

1. Механични етапи на инсталиране

• Направете картата на процесора върху 35 -милиметровата DIN релса, като гарантирате, че резето е заключено (въртящ момент 0. 6 ~ 0. 8 n · m).
• При инсталиране на разширителни модули те трябва да бъдат подравнени отдясно на ляво, а конекторите на шината между модулите автоматично ще се свържат.

2. Точки за електрическо окабеляване

Цифрово входно окабеляване:

• Използвайте M12 конектори, диаметър на проводника 0. 5 ~ 1,5 mm², екраниращ слой, заземен от едната страна (свързан към PLC шасито).
• Пример: Свържете бутона за аварийно спиране към i {{0}}. 0 с нормално затворена конфигурация за контакт.

Аналогова смекчаване на смущения:

• Използвайте усукани екранирани кабели (напр. Belden 8761) за сигнални линии; Ако разстоянието надвишава 10 метра, добавете сигнал за изолатор.

Чести грешки:

• Неозовената 24V сензорна захранване на мощността с PLC мощността води до отклонение на аналоговия сигнал.
• Комуникационните кабели (напр. Profinet), които не използват специализирани екранирани конектори, причиняват грешки в загубата на пакети.

Практика за програмиране на портал TIA

1. Създаване на проекта и хардуерна конфигурация

• Отворете TIA Portal V18, изберете серия "New Project"> "S 7-1200".
• Плъзнете и пуснете CPU 1214C В изгледа на устройството, щракнете с десния бутон, за да добавите SM 1231 AI модул.
• Присвояване на IP адрес: Отидете на "Свойства на устройството"> "PROFINET интерфейс"> Задайте статичен IP (напр. 192.168. 0. 10).

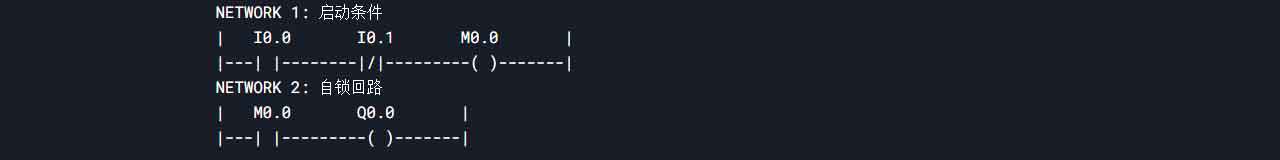

2. Пример за програмиране на диаграма на по -строй (LAD)

Логика на управлението на двигателя за управление:

Инструменти за отстраняване на грешки:

Силова таблица:Временно отменете i {{0}}. 0 състояние, за да симулирате входа на бутона.

Кръстосана справка:Проследявайте всички точки на повикване на Q {{0}}. 0 в програмата.

Общи s 7-1200 PLC неизправности и решения

1. SF System Light Solutions

Причина:

• Липсващи организационни блокове (напр. OB82 не обработка на прекъсване на аналоговия модул).
• Несъвместима версия на фърмуера (напр. Проектът TIA Portal V18, изтеглено на фърмуер V15

Решение:

• Изтеглете липсващите шаблони на OB блок от уебсайта за поддръжка на Siemens.
• Надстройте фърмуера до съвпадащата версия (изисква работа на SD карта).

2.Как да поправя S 7-1200 загуба на пакет Profinet

• Диагностични стъпки:
• Проверете състоянието на порта на превключвателя (Зелената светлина винаги е включена, показва нормално).
• Използвайте "Online and Diagnostics"> "Актуализиране на списъка с устройства", за да спазвате мрежата.
• Проверете GSD файлова версия (напр. ET200SP изисква GSDML V2.3 или по -горе).

3. Колекция на аналогова входна стойност

Методи за отстраняване на неизправности:

• Къса входа на AI канала; Ако четенето се върне към нула, има външна намеса на сигнала.
• Активиране на "аналогово филтриране" в портала TIA (по подразбиране, зададено на 10ms).

Стратегии за поддръжка и надстройка

1.Архивиране и възстановяване на данни

• Поставете оригиналната карта за съхранение на Siemens (6es 7 954-8 lf 03-0 aa 0).
• В портала TIA изберете "Online"> "Копиране на устройство за съхранение".

Процес на възстановяване: Изключете, вмъкнете карта, след това захранвайте автоматично да заредите проекта.

2.Надстройка на фърмуера на Siemens PLC с помощта на SD карта

• Изтеглете файлове с фърмуер (.upd формат) от уебсайта за поддръжка на Siemens.
• Форматирайте SD карта на FAT32, копирайте файлове в основната директория.
• Поставете в слота за PLC карта, рестартирайте за автоматично актуализиране (светлината за стартиране/стоп ще мига алтернативно по време на надстройката).
