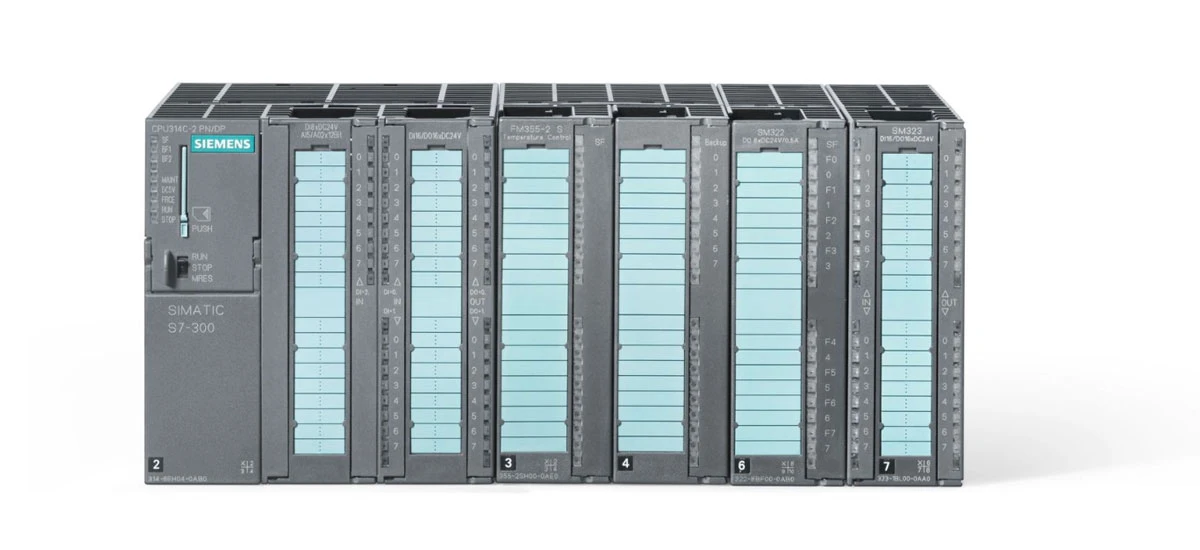

Въведение в Siemens S7-300 PLC
Siemens S7-300 PLC е модулен програмируем логически контролер (PLC), проектиран за-задачи на средна промишлена автоматизация. Като част от емблематичното семейство SIMATIC S7 на Siemens, този PLC е доверен избор за фабрики, електроцентрали и инфраструктурни проекти по целия свят от десетилетия. Независимо дали сте начинаещ в индустриалната автоматизация или искате да задълбочите знанията си, разбирането на Siemens S7-300 PLC е от ключово значение за овладяването на надеждни и ефективни системи за управление. В това ръководство ще разбием всичко, което трябва да знаете-от неговата история до-реални приложения-с прости, лесни за следване обяснения.
История на Siemens S7-300 PLC
Siemens S7-300 PLC беше пуснат за първи път през 1990 г., заменяйки по-ранната серия S5 на Siemens. По това време той направи революция в индустриалния контрол, като предложи модулен дизайн, който балансира производителност и гъвкавост. За разлика от PLC с-фиксиран размер, Siemens S7-300 PLC позволява на потребителите да добавят или премахват модули въз основа на техните специфични нужди, намалявайки отпадъците и понижавайки разходите. През годините Siemens актуализира линията S7-300 с подобрени процесори, по-бърза комуникация и по-добра съвместимост с модерен софтуер (като STEP 7). Дори днес много съществуващи системи разчитат на Siemens S7-300 PLC поради неговата издръжливост и доказани резултати, което го прави крайъгълен камък в историята на индустриалната автоматизация.
Системна архитектура на Siemens S7-300 PLC
Системната архитектура на Siemens S7-300 PLC е изградена около модулна структура, която е едновременно проста и мощна. Този дизайн гарантира, че PLC може да се адаптира към различни размери на проекти, от малки машини до големи производствени линии. Архитектурата на ядрото включва три основни части: централната стойка (където са монтирани ключовите модули), шината на задната платка (която свързва модулите и прехвърля данни) и опционални стелажи за разширение (за добавяне на още модули).
Това, което отличава системната архитектура на Siemens S7-300 PLC, е нейната гъвкавост. Започвате с основна настройка (CPU + захранване) и добавяте I/O или комуникационни модули, ако е необходимо. Този модулен подход също така улеснява поддръжката - ако даден модул се повреди, можете да го замените, без да изключвате цялата система. Независимо дали работите върху проста поточна линия или сложна система за контрол на процеси, архитектурата на Siemens S7-300 PLC се мащабира, за да отговаря на вашите нужди.
Основни компоненти на Siemens S7-300 PLC
Производителността на Siemens S7-300 PLC разчита на четири ключови компонента: CPU, I/O модули, комуникационни модули и захранване. Всяка част играе критична роля при обработката на данни, свързването с устройства и поддържането на системата работеща.
Siemens S7-300 CPU модули за индустриална употреба
Централният процесор (Central Processing Unit) е „мозъкът“ на Siemens S7-300 PLC. Siemens предлага набор от CPU модули за индустриална употреба, от основни модели (като 312C) за прости задачи до модели с висока-производителност (като 319F) за сложни приложения. Всеки CPU модул включва микропроцесор, памет (за съхраняване на програми и данни) и вградени I/O точки.
Например 315-2DP CPU е идеален за средно{6}}системи, с достатъчно памет за обработка на 10 000 програмни стъпки и поддръжка за Profibus DP комуникация. CPU модулите на Siemens S7-300 за промишлена употреба също са проектирани да издържат на сурови промишлени среди - устойчиви на прах, вибрации и екстремни температури. Тази надеждност гарантира, че PLC работи гладко във фабрики, мини и външни инсталации.
Siemens S7-300 I/O модули Приложение
I/O (Input/Output) модули свързват Siemens S7-300 PLC с физически устройства като сензори, двигатели и превключватели. Има два основни вида I/O модули: цифрови и аналогови. Цифровите I/O модули обработват сигнали за включване/изключване (напр. краен превключвател, откриващ част), докато аналоговите I/O модули обработват непрекъснати сигнали (напр. температурен сензор, измерващ 25-100 градуса).
Приложенията на I/O модулите на Siemens S7-300 обхващат различни индустрии. В завод за производство на автомобили цифровите входни модули могат да четат сигнали от сензори на конвейерна лента, докато цифровите изходни модули управляват роботизирани ръце. В съоръжение за пречистване на вода аналоговите входни модули следят водното налягане, а аналоговите изходни модули регулират скоростите на помпата. PLC поддържа до 8 I/O модула на стелаж, с разширителни стелажи, позволяващи повече, което улеснява свързването на стотици устройства.
Комуникационни модули за Siemens S7-300 PLC
Комуникационните модули позволяват на PLC Siemens S7-300 да обменя данни с други устройства, като компютри, HMI (интерфейси човек-машина) или други PLC. Най-често срещаните поддържани комуникационни протоколи включват Profibus DP, Profinet и Modbus.
Например Profibus DP модул свързва Siemens S7-300 PLC към мрежа от сензори и изпълнителни механизми, което позволява бърз трансфер на данни (до 12 Mbps). Модул Profinet позволява на PLC да комуникира с Ethernet-базирани устройства, което улеснява интегрирането с модерни фабрични мрежи. Тези модули гарантират, че Siemens S7-300 PLC може да работи безпроблемно с други системи, подобрявайки видимостта и контрола върху индустриалните процеси.
Принцип на работа на Siemens S7-300 PLC
Много потребители се чудят: как работи Siemens S7-300 PLC? Отговорът се крие в прост, повтарящ се цикъл, наречен „цикъл на сканиране“. Този цикъл има три основни стъпки и се повтаря стотици пъти в секунда, за да може процесите да протичат гладко:
- Входящо вземане на проби: Siemens S7-300 PLC чете данни от всички свързани входни устройства (напр. сензори, бутони) и съхранява тази информация в своята памет. Например, ако сензор засече кутия на конвейерна лента, PLC записва това като "1" (включено) във входната си памет.
- Изпълнение на програмата: Централният процесор изпълнява програмата на потребителя (написана на езици като стълбовидна логика или функционална блокова диаграма). Той използва входните данни, за да взема решения-например, „Ако кутията бъде открита (вход=1), стартирайте следващата конвейерна лента (изход=1).“
- Изходът се обновява: Siemens S7-300 PLC актуализира своите изходни устройства въз основа на решенията на програмата. В примера по-горе той изпраща сигнал за стартиране на конвейерната лента. След тази стъпка цикълът се повтаря.
Този цикъл на сканиране гарантира, че Siemens S7-300 PLC реагира бързо на промените в индустриалния процес. Скоростта на цикъла зависи от модела на процесора и размера на програмата-високопроизводителните процесори могат да завършат цикъл само за няколко милисекунди.
Основни характеристики на Siemens S7-300 PLC
PLC Siemens S7-300 се отличава със своите практични характеристики, които решават реални индустриални предизвикателства:
- Модулност: Както споменахме по-рано, възможността за добавяне/премахване на модули прави PLC гъвкав и -рентабилен. Не е нужно да купувате повече от необходимото и можете да разширите по-късно.
- Надеждност: Проектиран за 24/7 работа, Siemens S7-300 PLC има дълъг експлоатационен живот (често 10+ години) и може да издържи на тежки условия като висока влажност или електрически смущения.
- Лесно програмиране: Използвайки софтуера STEP 7 на Siemens, програмистите могат да създават логика с интуитивни инструменти. Софтуерът поддържа множество езици, така че както начинаещи, така и експерти могат да работят ефективно.
- Съвместимост: Siemens S7-300 PLC работи с други продукти на SIMATIC (като HMI и задвижвания) и устройства на трети страни, което го прави лесен за интегриране в съществуващи системи.
- Опции за безопасност: За критични приложения (напр. електроцентрали), Siemens предлага отказоустойчиви CPU модули (като 315F-2DP), които отговарят на стандартите за безопасност (SIL 3). Тези модули предотвратяват опасни повреди и защитават работниците и оборудването.
Области на приложение на Siemens S7-300 PLC
Siemens S7-300 PLC се използва в почти всяка индустрия, която изисква автоматизация. Ето някои от най-често срещаните приложения:
Siemens S7-300 PLC в производствената индустрия
В производствената индустрия Siemens S7-300 PLC управлява производствени линии, машини за сглобяване и опаковъчни системи. Например, в завод за преработка на храни, той регулира скоростите на конвейера, следи температурата във фурните и контролира машини за пълнене. Модулният дизайн на PLC му позволява да се справя с производство на малки партиди или широкомащабно-масово производство, което го прави предпочитан за производители на автомобили, фабрики за електроника и компании за напитки.
Енергиен сектор
Електрически централи (както конвенционални, така и възобновяеми) използват Siemens S7-300 PLC за наблюдение и управление на генератори, трансформатори и разпределителни системи. PLC осигурява стабилна изходна мощност, открива неизправности (като прегряване) и задейства защитно изключване, ако е необходимо. Използва се и в слънчеви ферми и вятърни турбини за оптимизиране на производството на енергия.
Транспорт
В транспорта, Siemens S7-300 PLC управлява светофари, системи за железопътна сигнализация и обработка на багаж на летището. Например, на гара, PLC координира движението на влаковете, отваря и затваря вратите на перона и предупреждава персонала за закъснения. Неговата надеждност е от решаващо значение тук - дори малък престой може да причини сериозни смущения.
Пречистване на води и отпадъчни води
Водопречиствателните станции разчитат на Siemens S7-300 PLC за управление на помпи, клапани и системи за филтриране. PLC следи качеството на водата (напр. нивата на рН), коригира дозите на химикалите и гарантира, че чистата вода се доставя до домовете и предприятията. Той също така контролира процесите на пречистване на отпадъчни води, намалявайки замърсяването и отговаряйки на екологичните стандарти.
Сградна автоматизация
Големи сгради (като молове, болници и офис кули) използват Siemens S7-300 PLC за управление на системи за отопление, вентилация и климатизация (HVAC). PLC регулира температурата и въздушния поток въз основа на заетостта, спестявайки енергия и подобрявайки комфорта. Той също така наблюдава системите за пожарна безопасност и задейства аларми при спешни случаи.
Заключение
Siemens S7-300 PLC е повече от просто устройство за управление-това е надеждно, гъвкаво решение, което оформя индустриалната автоматизация от десетилетия. Неговият модулен дизайн, лесно програмиране и широка съвместимост го правят подходящ както за малки проекти, така и за широкомащабни системи. Независимо дали научавате за PLC за първи път или искате да надстроите съществуващата си настройка, Siemens S7-300 PLC предлага производителността и издръжливостта, от които се нуждаете.
От своята история като заместител на серията S5 до съвременните си приложения в производството, енергетиката и транспорта, Siemens S7-300 PLC продължава да бъде най-добрият избор за инженери и техници. Като разберете неговата системна архитектура, основни компоненти и принцип на работа, можете да отключите пълния му потенциал и да изградите ефективни, безопасни и рентабилни системи за автоматизация.
