В днешния свят на автоматизация Siemens S7{1}}1200 PLC се откроява като надежден и лесен-за-използване инструмент за малки до средни проекти. Независимо дали изучавате индустриална автоматизация или търсите практично PLC решение, Siemens S7-1200 PLC предлага перфектния баланс на мощност и простота. Това ръководство ще разбие какво представлява Siemens S7-1200 PLC, как работи, ключовите му части и защо е най-добрият избор в автоматизацията.
Какво представлява Siemens S7-1200 PLC?
Дефиниция и цел на дизайна

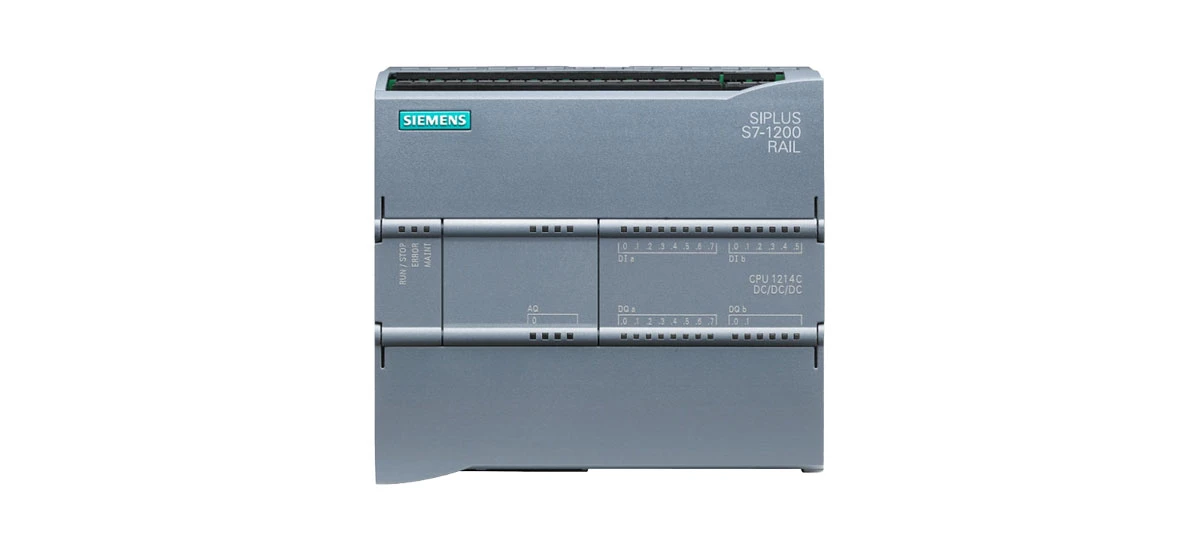

Siemens S7-1200 PLC е компактен програмируем логически контролер (PLC), разработен от Siemens, водеща марка в индустриалните технологии с над 170 години инженерен опит. Проектиран за малки до-задачи за автоматизация (обикновено 10-100 I/O точки), този PLC помага за контролиране на машини, процеси и системи чрез изпълнение на предварително-написани програми, съхранени в неговата памет. За разлика от по-големите, по-сложни PLC (като Siemens S7-1500), Siemens S7-1200 PLC тежи само 0,5-1,2 kg (в зависимост от модела), е рентабилен (започвайки от около $200 за базови модели CPU) и идеален за потребители, които се нуждаят от гъвкаво решение без допълнителен обем. Създаден е да се справя със задачи като включване/изключване на оборудване, наблюдение на сензори и координиране на прости производствени линии - което го прави предпочитан както за начинаещи, така и за професионалисти.
Ключови хардуерни компоненти на Siemens S7-1200 PLC
За да разберем как работи Siemens S7-1200 PLC, нека разгледаме основните му хардуерни части. Всеки компонент играе жизненоважна роля за безпроблемното функциониране на PLC:
Централен процесор (CPU)
Централният процесор е „мозъкът“ на Siemens S7-1200 PLC. Той изпълнява създадената от вас програма и обработва данни от сензори или други устройства със скорости до 100 наносекунди на инструкция. Популярните модели CPU включват 1214C (със 150 KB програмна памет и 1 MB памет за данни) и 1215C (с 300 KB програмна памет и 2 MB памет за данни), които се различават по памет и входно/изходен (I/O) капацитет (1214C има 14 цифрови входа/10 изхода; 1215C има 14 цифрови входа/10 изхода плюс 2 аналогови входове). Процесорът също така включва вграден-часовник за реално-време за маркиране на събития и слот за резервна батерия за предотвратяване на загуба на данни, ако токът спре.
Сигнални модули (SM)
Сигналните модули разширяват способността на Siemens S7{14}}1200 PLC да се свързва с външни устройства. Често срещаните модели включват SM 1221 (цифров входен модул, до 16 входа), SM 1222 (цифров изходен модул, до 16 изхода) и SM 1231 (аналогов входен модул, до 4 входа за сигнали за напрежение/ток). Цифровите SM обработват сигнали за включване/изключване (като бутони или светлини), докато аналоговите SM работят с непрекъснати данни (като температурни показания от -200 градуса до 1800 градуса или налягане от 0 до 10 бара). Добавянето на SM ви позволява да персонализирате PLC, за да отговаря на нуждите на вашия проект - независимо дали имате нужда от повече входове за сензори или повече изходи за двигатели.
Комуникационни модули (CM)
Комуникационните модули позволяват на Siemens S7-1200 PLC да общува с други устройства или системи. Често срещаните модели включват CM 1241 (RS485/RS232 модул за Modbus) и CM 1243-1 (Profinet модул за индустриален Ethernet). Те поддържат протоколи като Ethernet/IP, Modbus RTU или Profinet, така че PLC може да се свързва с компютри, HMI (интерфейси човек-машина) или дори други PLC. Това е ключово за проекти, при които трябва да наблюдавате или контролирате системата от разстояние (напр. мениджър на фабрика, проверяващ производствените данни от офис компютър).
Захранващи блокове
Надеждното захранване е от съществено значение за Siemens S7-1200 PLC. Siemens предлага модели като PS 1207 (24 V DC, 2,5 A или 5 A изход), които преобразуват променлив ток (120/230 V AC, 50/60 Hz) в постоянен ток, който PLC може да използва. Захранването включва защита от претоварване (изключва се временно, ако токът е твърде висок) и защита от късо съединение, за да се предотврати повреда на PLC. Изборът на правилната мощност (напр. 60 W за основна настройка с процесор и 2 SM) гарантира стабилна производителност дори в натоварени индустриални среди.
Основни функции на Siemens S7-1200 PLC
Какво прави Siemens S7-1200 PLC толкова полезен? Неговите основни функции покриват повечето дребномащабни нужди от автоматизация:
Логически контрол
PLC на Siemens S7-1200 превъзхожда логическото управление, което означава, че следва правилата „ако-тогава“, като използва предварително програмирани логически изходи (И, ИЛИ, НЕ). Например, ако сензор за фотооко засече продукт върху конвейерна лента (входен сигнал) И сензор за близост потвърди, че лентата е празна (втори вход), PLC може да каже на мотора да започне да се движи (изходен сигнал). Тази функция е в основата на повечето автоматизирани задачи, от просто управление на машината (напр. бормашина, която стартира само когато предпазният кожух е затворен) до координиране на монтажната линия.
Контрол на движението
С опционални модули за управление на движение (като TM 1231-2 модул за управление на движение), Siemens S7-1200 PLC може да управлява до 4 серво или стъпкови мотора за прецизни движения (точност на позициониране до ±0,01 mm). Това е идеално за задачи като роботизирани ръце, които поставят части в кутия, опаковъчни машини, които запечатват торби с фиксирана скорост, или CNC инструменти, които режат материали до определени размери. PLC също поддържа "електронно задвижване" (синхронизиране на два двигателя, напр. конвейер и режещ нож), за да се гарантира, че движенията са плавни и точни, спестявайки време и намалявайки грешките в производството.
Обработка на данни и мониторинг
Siemens S7-1200 PLC събира и обработва данни от сензори и устройства в реално време (до 1000 точки данни в секунда). Можете да съхранявате тези данни локално (като използвате вградената-памет на процесора) или на външна SD карта (до 32 GB) за дългосрочно архивиране-. Използвайте тези данни, за да наблюдавате производителността на системата (напр. колко продукта прави една машина на час), да проследявате броя на продукцията (напр. общия брой кутии, опаковани за един ден) или да откривате проблеми (като температурен сензор, който спира да изпраща данни). Много потребители сдвояват PLC с TIA Portal (софтуер за програмиране на Siemens), за да преглеждат данни на компютър или HMI-например, табло за управление, показващо скоростта на конвейера в реално време и предупреждения за грешки.
Мрежова комуникация
Както споменахме по-рано, комуникационните модули на Siemens S7-1200 PLC му позволяват да се свързва с мрежи. Той поддържа Profinet (често срещан индустриален Ethernet протокол) за бърз трансфер на данни (до 100 Mbps) и може да бъде интегриран в по-големи системи като SCADA (Супервизорно управление и събиране на данни) софтуер на Siemens. Това означава, че можете да управлявате множество PLC от едно централно място (напр. 5 PLC на Siemens S7-1200, управляващи различни машини във фабрика), да споделяте данни между системи (напр. изпращане на производствени данни към ERP софтуера на компанията) или дори да осъществявате достъп до PLC дистанционно през интернет (използвайки платформата Industrial Edge на Siemens). Това е чудесна функция за фирми, които трябва да управляват множество машини или съоръжения.
Siemens S7-1200 PLC приложения в различни индустрии
Универсалността на Siemens S7-1200 PLC го прави популярен в много индустрии. Ето някои общи употреби с конкретни примери:
Производство и производство
Във фабриките Siemens S7-1200 PLC контролира монтажни линии, опаковъчни машини и системи за обработка на материали. Например, в монтажна линия на PCB (печатна платка) на електронна фабрика, PLC контролира времето за нанасяне на спояваща паста (включвайки дозатора за паста за 2 секунди на PCB) и проверява дали компонентите са поставени правилно (с помощта на сензор за зрение). В хранително-вкусовата промишленост той регулира скоростта на конвейера (забавя, ако сензор открие задръстване) и следи температурата (задейства аларма, ако фурната надвиши 200 градуса). Това спомага за подобряване на ефективността (намаляване на времето за престой средно с 15-20%) и гарантира постоянно качество на продукта.
Енергетика и комунални услуги
Siemens S7-1200 PLC се използва в слънчеви електроцентрали, вятърни паркове и съоръжения за пречистване на вода. В малка слънчева електроцентрала (10-50 kW) той следи изхода на всеки слънчев панел (проследявайки напрежението и тока) и настройва ъгъла на слънчевите тракери така, че да са обърнати към слънцето. В пречиствателна станция той контролира помпите (включва ги, когато нивото на водата в резервоара се повиши над 80%) и клапаните (отваря дренажа, ако нивата на хлор са твърде високи). Той изпраща данни до системи за централно управление (напр. колко енергия произвежда соларната централа на ден), за да помогне на комуналните услуги да работят по-надеждно и да намалят отпадъците (напр. намаляване на потреблението на енергия от водни помпи с 10%).
Сградна автоматизация
В офис сгради или молове Siemens S7-1200 PLC управлява системи за отопление, вентилация и климатизация (HVAC), както и интелигентно осветление. Например, в офис сграда, той настройва HVAC настройките въз основа на заетостта (използвайки сензори за движение, за да изключи отоплението в празни стаи) и външната температура (намалявайки климатика, ако външната температура падне под 25 градуса). За осветление, той затъмнява светлините във фоайетата въз основа на използването на светлинни сензори и изключва осветлението в коридора след 10 минути без движение. Това спестява пари (намалява сметките за енергия на сградата с 20-25%) и намалява въздействието върху околната среда.
Транспорт
В транспортната индустрия Siemens S7-1200 PLC се използва в малки-системи като гаражи за паркиране (контролиране на портали и машини за плащане) или обработка на багаж на летището (координиране на транспортни ленти). В паркинг-гараж той открива дали дадено място е заето (с помощта на ултразвукови сензори) и актуализира дисплея „налични места“ на входа. Той също така контролира входната врата-като я отваря само след като потребителят плати чрез машината. В зоната за малък багаж на летището той координира 2-3 конвейерни ленти за преместване на багажа от чекирането до товарното отделение на самолета, като гарантира, че чантите няма да заседнат. Неговият компактен размер и надеждност го правят идеален за тези приложения (работи непрекъснато до 50 000 часа без поддръжка).
Как да настроите Siemens S7-1200 PLC: стъпка-по стъпка
Настройването на Siemens S7-1200 PLC е лесно дори за начинаещи. Ето просто ръководство стъпка-по стъпка с добавени подробности:
Подгответе хардуер и софтуер
Първо, съберете вашите Siemens S7{6}}1200 PLC компоненти (CPU, SM, захранване) и потвърдете съвместимостта (напр. SM 1221 работи с всички процесори от серия 1200-). Инсталирайте TIA Portal-Siemens предлага безплатна версия „TIA Portal V18“ (съвместима с Windows 10 и 11), която поддържа най-новите модели S7-1200. Ще ви е необходим и USB Type-C кабел (повечето нови процесори използват Type-C; по-старите модели използват USB Type-B), за да свържете PLC към вашия компютър, и отвертка (за свързване на клеми).
Инсталирайте и окабелете компоненти
Монтирайте Siemens S7-1200 PLC и модули в контролен шкаф (с помощта на DIN шини, които са стандартни за промишлено оборудване). Свържете захранването към PLC: свържете AC входа (L и N клеми) към 120/230 V AC контакт, след това свържете DC изхода (24 V+ и 0 V клеми) към захранващия вход на PLC. След това свържете сензори (напр. сензор за фотооко към цифров входен терминал 0) и двигатели (напр. малък 24 V DC мотор към цифров изходен терминал 0) към I/O терминалите. Следвайте схемата на свързване в ръководството на PLC (достъпно безплатно на уебсайта на Siemens), за да избегнете грешки - например, не свързвайте AC захранване директно към I/O терминали (това ще повреди PLC).
Програма с TIA Portal
Отворете TIA Portal и създайте нов проект. Изберете вашия модел Siemens S7-1200 PLC (напр. 1214C DC/DC/DC) от списъка с устройства. Напишете вашата програма, като използвате стълбищна логика (най-лесно за начинаещи): за проста програма за "включване/изключване на мотора" добавете нормално отворен контакт (свързан с вход 0, сензорът за фотооко) и намотка (свързана с изход 0, моторът). Тествайте програмата, като използвате режима „Симулация“ на TIA Portal – това ви позволява да имитирате входни сигнали (напр. щракнете върху контакта, за да симулирате сензора, откриващ продукт) и да проверите дали изходът се включва. След като симулацията работи, изтеглете програмата на PLC чрез USB: настройте PLC на режим „STOP“ (като използвате физическия превключвател на процесора), щракнете върху „Изтегляне“ в TIA Portal и изчакайте прехвърлянето да приключи (отнема 10-30 секунди).
Тестване и отстраняване на грешки
Включете Siemens S7-1200 PLC в режим "РАБОТА" - светлинният индикатор за РАБОТА (зелен) ще светне. Тествайте системата: поставете продукт пред сензора за фотооко (вход 0) и проверете дали моторът (изход 0) стартира. Ако не работи, използвайте инструмента „Онлайн мониторинг“ на TIA Portal, за да видите на живо състоянието на входа/изхода (напр. ако вход 0 показва „1“, сензорът работи; ако изход 0 показва „0“, програмата може да има грешка). Обичайните поправки включват проверка на окабеляването (разхлабените клеми са често срещан проблем) или коригиране на програмата (напр. добавяне на бутон "стоп" за нулиране на двигателя). След като всичко работи гладко за 10-15 минути, вашият PLC е готов за употреба!
Siemens S7-1200 PLC срещу други модели PLC
Как се сравнява Siemens S7-1200 PLC с други популярни PLC? Нека да разгледаме две общи сравнения с добавени подробности:
Сравнение със Siemens S7-1500 PLC
Siemens S7-1500 PLC е по-голям, по-мощен PLC, предназначен за големи индустриални проекти (100-1000 I/O точки). Докато S7-1200 има максимален I/O капацитет от 128 точки, S7-1500 може да обработва до 1024 точки. S7-1500 също има по-високи скорости на обработка (до 50 наносекунди на инструкция) и поддържа по-усъвършенствани функции (напр. излишни процесори за критични системи като електроцентрали). S7-1200 е по-евтин (основен процесор: $200-$400 срещу S7-1500: $800-$1500) и по-лесен за използване (по-просто окабеляване и програмиране), което го прави по-добър за начинаещи или малки фирми (напр. система за управление на фурна в местна пекарна).
Сравнение с PLC от серията Mitsubishi FX
Серията FX на Mitsubishi (напр. FX3U) е друг компактен PLC за малки проекти. Siemens S7-1200 PLC има по-добри възможности за комуникация: той поддържа Profinet и Ethernet/IP, докато FX3U поддържа само Modbus (без индустриален Ethernet). S7-1200 също има по-усъвършенстван контрол на движението (до 4 оси спрямо 2 оси на FX3U) и по-голяма памет (1 MB памет за данни срещу 64 KB на FX3U). Работи безпроблемно с TIA Portal на Siemens, който много потребители намират за по--лесен за използване от софтуера GX Works3 на Mitsubishi (TIA Portal има инструменти за плъзгане и пускане; GX Works3 изисква повече ръчно кодиране). Серията FX обаче често е по-евтина за много прости проекти (основен модел FX3U: \\(150 срещу S7-1200 1214C: \\)250) и има по-малък физически размер (подходящ за тесни пространства като малки вендинг машини).
Често задавани въпроси относно Siemens S7-1200 PLC
Ето отговорите на някои често задавани въпроси относно Siemens S7-1200 PLC:
Лесен ли е за научаване Siemens S7-1200 PLC?
да Опростеният му дизайн и интуитивният интерфейс на TIA Portal го правят чудесен избор за начинаещи. Много онлайн уроци и официалната документация на Siemens могат да ви помогнат да започнете.
Мога ли да разширя Siemens S7-1200 PLC по-късно?
Абсолютно. Можете да добавите повече сигнални или комуникационни модули, докато проектът ви расте-няма нужда да купувате нов PLC.
Какви езици за програмиране поддържа?
Работи със стълбовидна логика, функционална блокова диаграма (FBD), структуриран текст (ST), списък с инструкции (IL) и последователна функционална диаграма (SFC).
Siemens S7-1200 PLC надежден ли е?
да Siemens е известен с високо{1}}качествените промишлени продукти и S7-1200 е създаден да издържа на тежки среди (като прах или температурни промени).
Къде мога да намеря поддръжка за Siemens S7-1200 PLC?
Siemens предлага официална поддръжка по телефона или имейл и има голяма онлайн общност от потребители, които споделят съвети и съвети за отстраняване на проблеми.
Заключение
Siemens S7-1200 PLC е многофункционално, надеждно и -удобно за потребителя решение за малки до средни-проекти за автоматизация (10-128 I/O точки). Компактният му дизайн (побира се в малък контролен шкаф), разширяемите компоненти (до 8 модула) и мощните функции (логическо управление, управление на движение, дистанционна комуникация) го правят идеален за индустрии като производство, енергетика и сградна автоматизация. Независимо дали сте нов в PLC (научавате основно програмиране) или искате да надстроите системата си (добавяне на повече сензори или отдалечен достъп), Siemens S7-1200 PLC предлага перфектната комбинация от производителност и простота. С правилната настройка (използвайки TIA Portal и съвместими модули) и програмиране, той може да ви помогне да автоматизирате задачи, да подобрите ефективността (намалявайки времето за престой с 15-25%) и да спестите време и пари, което го прави най-добър избор за всеки, който работи в автоматизация в малък мащаб.
