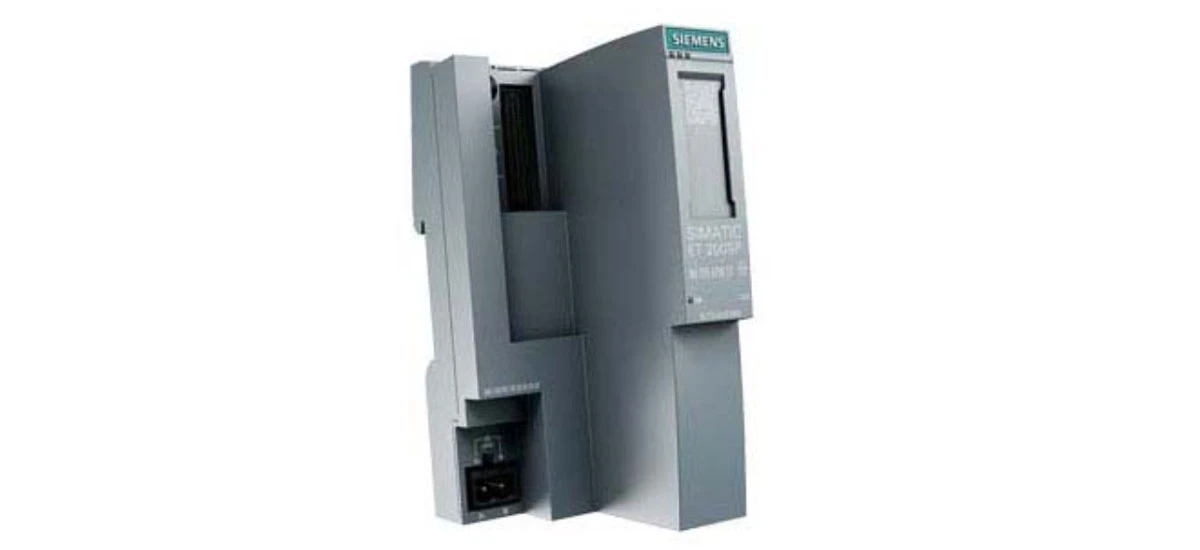

TheSIMATIC 6ES7155-6AU00-0DN0е ключова част от много системи за индустриална автоматизация. Като модул за интерфейс Profinet той действа като мост, помагайки за свързване на различни устройства в мрежа--като сензори, задвижващи механизми и PLCs-и се уверява, че данните текат гладко между тях. Този модул е известен със своята надеждност, но като всяка технология, той може да има проблеми, когато се използва в здрава индустриална среда. В този блог ще разгледаме общи проблеми с SIMATIC 6ES7155-6AU00-0DN0 и стъпка по стъпка начини да ги поправите. Независимо дали сте нов в използването на този модул или работите с него известно време, тези съвети ще ви помогнат да поддържате добре вашата система за автоматизация и да намалите престоя.
Общи проблеми с връзката със SIMATIC 6ES7155-6AU00-0DN0
Един от най-честите проблеми, с които се сблъскват, е проблемите с връзката с SIMATIC 6ES7155-6AU00-0DN0. Тези проблеми могат да спрат данните да се движат между устройства, забавяне или дори спиране на производството. Нека разбием основните и как да ги разрешим.
Проблеми с кабела на Ethernet
Лошият Ethernet кабел често е причина за проблеми с връзката със Simatic 6ES7155-6AU00-0DN0. Ethernet кабелите в индустриални условия могат да се повредят от стъпването, издърпването или излагане на нефт, вода или екстремни температури. Ако кабелът е повреден-дори малък разрез във външния слой-или не е включен правилно, модулът не може да се свърже към мрежата. За да проверите, първо, уверете се, че кабелът е напълно вмъкнат както в Simatic 6ES7155-6AU00-0DN0 Ethernet порт, така и на мрежовия превключвател. Трябва да чуете „щракване“, когато е правилно свързано. Ако това не работи, проверете кабела за видими повреди като пукнатини, кинки или огънати щифтове в конекторите. Ако откриете щети, опитайте различен кабел, препрастно оценен за промишлена употреба, тъй като те са по-трайни. Новият кабел често може да коригира бързо проблемите на връзката SIMATIC 6ES7155-6AU00-0DN0. За допълнителна сигурност използвайте кабелен тестер, за да проверите дали кабелът може да изпраща правилно данни.
IP адрес конфликт
Друг често срещан проблем е конфликт на IP адрес. Всяко устройство в мрежа се нуждае от уникален IP адрес, като уникален телефонен номер, а Simatic 6ES7155-6AU00-0DN0 не е изключение. Ако друго устройство-като компютър, друг PLC или сензор-е същия IP адрес като SIMATIC 6ES7155-6AU00-0DN0, нито един от тях няма да се свърже правилно. Може да забележите симптоми като модула, който се появява "офлайн" в портала TIA или данните, които не се актуализират. За да разрешите това, проверете IP адреса на SIMATIC 6ES7155-6AU00-0DN0, като използвате софтуер като TIA Portal: Отворете софтуера, отидете в секцията „Онлайн и диагностика“ и изберете модула, за да видите текущия му IP. След това проверете IP адресите на други устройства в мрежата, като използвате инструменти като "ipconfig" (на Windows) или "ARP -A", за да видите дали има някакво съвпадение. Ако има конфликт, променете IP адреса на SIMATIC 6ES7155-6AU00-0DN0 на уникален. За да направите това в портала TIA, отидете на свойствата на модула, намерете настройките "Ethernet" и въведете нов IP, който не се използва, имайте предвид, че е в същия мрежов диапазон като другите устройства (напр. Ако повечето устройства започват с 192.168.1.x, изберете номер като 192.168.1.50, който не е взето).
Кодове за грешки и техните решения за Simatic 6ES7155-6AU00-0DN0
SIMATIC 6ES7155-6AU00-0DN0 има LED светлини на предния си панел, които показват кодове за грешки, което улеснява да се разбере какво не е наред. Нека научим за някои общи и как да ги поправим.
Код за грешка SF (грешка в системата)
SF грешка, затънала от червен светодиод, обозначен с "SF"-на Simatic 6ES7155-6AU00-0DN0 означава, че има грешка в системата. Това може да се дължи на проблем със самия модул, проблеми със софтуера или дори външни фактори като екстремна топлина. Първо, проверете дали модулът е монтиран правилно на DIN релсата. Разхлабеното монтиране може да причини лоши електрически връзки, което води до грешки. Уверете се, че клиповете на гърба на SIMATIC 6ES7155-6AU00-0DN0 са напълно заключени на релсата. След това проверете конфигурацията на софтуера в портала TIA. Отворете своя проект, отидете на конфигурацията на модула и се уверете, че всички настройки, подобни на Profinet Device Device, маска на подмрежата и свързани модули, отговарят на изискванията на SIMATIC 6ES7155-6AU00-0DN0. Например, ако сте добавили нов I/O модул към системата, но не сте актуализирали конфигурацията, това може да предизвика грешка в SF. Ако грешката продължава, проверете температурата на модула. Той трябва да работи между 0 и 60 градуса (32 градуса F и 140 градуса F). Ако е твърде горещо, преместете го от източници на топлина като двигатели или нагреватели или подобрете вентилацията. Ако никоя от тези работи, опитайте да рестартирате модула, като изключите захранването, изчакайте 30 секунди и го върнете обратно на това, това може да нулира временните проблеми.
Код за грешка BF (грешка в шината)
BF грешка, затънала от червен или жълт светодиод, обозначен с "BF"-повдига грешка в шината, което означава, че SIMATIC 6ES7155-6AU00-0DN0 не общува добре с други устройства в шината Profinet. Това може да се дължи на счупен кабел на шината, свободни връзки или проблем със свързано устройство (като дефектен сензор). Започнете с проверка на всички кабели на автобусите за повреда за разфасовки, фрази или повреди на водата. Също така, проверете дали всички конектори са стегнати; Разхлабеният конектор може да причини периодична комуникация. След това проверете резисторите за прекратяване на шината. Profinet мрежите често използват тези резистори в краищата на шината, за да намалят смущения в сигнала. Ако резистор липсва или повреди, той може да причини грешки в BF. Потърсете малък превключвател на крайните устройства (като последния модул във веригата) и се уверете, че е настроен на "включен", за да активирате резистора. След това изключете всяко устройство, свързано към SIMATIC 6ES7155-6AU00-0DN0 ЕДИН НА ЕДИН ВЕЛЕЙ няколко секунди след всяко прекъсване, за да видите дали грешката на BF отминава. Ако стане, когато определено устройство е изключено, това устройство може да причини проблема. Можете да тествате дефектното устройство, като го свържете към друг порт или го замените с известен работещ, за да потвърдите.
Проблеми с съвместимостта и фърмуера на SIMATIC 6ES7155-6AU00-0DN0
Използването на SIMATIC 6ES7155-6AU00-0DN0 с други устройства или остарял фърмуер може да доведе до проблеми като бавна комуникация или сривове на системата. Нека разгледаме как да се справим с тях.
Съвместимост с други SIMATIC устройства
SIMATIC 6ES7155-6AU00-0DN0 е проектиран да работи с други SIMATIC устройства, но понякога има проблеми със съвместимостта-особено с по-старите модели. Например, ако използвате по-стар Simatic PLC като S7-300 с остаряла версия на фърмуера, той може да не комуникира правилно с Simatic 6ES7155-6AU00-0DN0. За да избегнете това, проверете документацията на продукта както за SIMATIC 6ES7155-6AU00-0DN0, така и за другите ви устройства. Можете да намерите списъци за съвместимост на официалния уебсайт на Siemens в рамките на „Поддръжка“ на секцията за „SIMATIC 6ES7155-6AU00-0DN0 съвместимост“, за да намерите най-новите диаграми. Тези списъци показват кои модели PLC, I/O модули и софтуерни версии работят с модула. Ако вашите устройства не са съвместими, може да се наложи да актуализирате фърмуера на другите устройства (като PLC), използвайки TIA Portal. Като алтернатива, ако актуализирането не е възможно, използвайте различен модел, който е посочен като съвместим с SIMATIC 6ES7155-6AU00-0DN0-за примера, S7-1200 или S7-1500 PLC често са добро съвпадение.
Проблеми с актуализиране на фърмуера
Актуализирането на фърмуера на SIMATIC 6ES7155-6AU00-0DN0 е важно за по-добра производителност, сигурност и съвместимост с нови устройства. Но актуализациите понякога могат да се объркат, оставяйки модула да не реагира. За да избегнете това, следвайте тези стъпки: Първо, архивирайте текущата си конфигурация в TIA Portal-Go на "Project> Archive", за да запазите копие, така че можете да го възстановите, ако актуализацията не успее. След това се уверете, че захранването е стабилно по време на актуализацията. Използвайте UPS (непрекъснато захранване), ако има риск от прекъсване на електрозахранването, тъй като внезапната загуба на мощност може да повреди модула. Не изключвайте SIMATIC 6ES7155-6AU00-0DN0 или го изключете от мрежата, докато актуализацията работи-това може да повреди фърмуера. За да стартирате актуализацията, отворете TIA Portal, отидете на "Онлайн> Актуализиране на фърмуера", изберете SIMATIC 6ES7155-6AU00-0DN0 и изберете най-новия файл на фърмуера (изтеглени от уебсайта на Siemens). Следвайте инструкциите на екрана и изчакайте актуализацията до финала-това може да отнеме 5-10 минути. Ако актуализацията не успее, не се паникьосвайте: Рестартирайте модула, проверете файла на фърмуера е правилен (уверете се, че е за модела 6ES7155-6AU00-0DN0) и опитайте отново. Това често може да отстрани проблема с SIMATIC 6ES7155-6AU00-0DN0.
Проблеми, свързани с мощността на SIMATIC 6ES7155-6AU00-0DN0
Без подходяща мощност SIMATIC 6ES7155-6AU00-0DN0 не може да функционира правилно. Проблемите с мощността са лесни за пренебрегване, но често бързат да се поправят.
Недостатъчно захранване
SIMATIC 6ES7155-6AU00-0DN0 се нуждае от стабилно захранване, за да работи с 24V DC. Ако мощността е твърде ниска (под 20V) или се колебае много, модулът може да се изключи, нулира на случаен принцип или да покаже кодове за грешки като SF. За да проверите, използвайте мултицет за измерване на напрежението в захранващия конектор на модула. Свържете сондите на мултицета към положителните (+) и отрицателните (-) терминали-уверете се, че отчитането е между 24V и 28V. Ако напрежението е грешно, проверете захранващия блок (PSU), който захранва SIMATIC 6ES7155-6AU00-0DN0. PSU трябва да бъде оценен за достатъчно ток (AMP), за да захранва модула и всички свързани устройства. Например, ако SIMATIC 6ES7155-6AU00-0DN0 използва 0.5A и свързани I/O модули, използвайте 1A, PSU трябва да осигури поне 1,5A (плюс малко допълнително за безопасност). Ако PSU е претоварен, той не може да осигури достатъчно напрежение. Изключете несъществените устройства или заменете PSU с по-висок капацитет. Също така, уверете се, че няма други устройства, които черпят твърде много мощност от същите захранващи устройства като двигатели или соленоиди, могат да причинят спад на напрежението, когато започнат. Ако е възможно, свържете тези устройства с висока мощност към отделен PSU, за да поддържате стабилната мощност на Simatic 6ES7155-6AU00-0DN0.
Неизправки на конектора за захранване
Разхлабеният или повреден захранващ конектор също може да причини проблеми с мощността с SIMATIC 6ES7155-6AU00-0DN0. Конекторът на дъното на модула има щифтове, които могат да се огънат или замърсяват с течение на времето, особено ако модулът често е изключен. За да проверите, изключете захранването, след това внимателно издърпайте конектора, за да видите дали е свободен-ако се размахва лесно, не е включен правилно. Натиснете го здраво, докато щракне на място. След това проверете щифтовете вътре в конектора за мръсотия, ръжда или завои. Ако са мръсни, почистете ги със суха кърпа или малка четка, никога не използвайте вода или почистващи течности. Ако щифтът е огънат, внимателно го изправете с малка отвертка (бъдете нежни, за да не го счупите). Ако конекторът е напукан или щифтовете са счупени, сменете го с нов един-можете да закупите заместващи конектори от Siemens или магазини за промишлени доставки. Тази проста корекция често може да накара SIMATIC 6ES7155-6AU00-0DN0 да работи отново. След като фиксирате конектора, включете захранването отново и проверете дали светодиодът за захранване на модула (обикновено зелен) светва нагоре-това означава, че получава мощност.
Обобщение на отстраняването на неизправности за SIMATIC 6ES7155-6AU00-0DN0
TheSIMATIC 6ES7155-6AU00-0DN0е здрав интерфейсен модул, но може да срещне проблеми в индустриалната среда-от проблеми с връзката с кодове за грешки, съвместимост и проблеми с мощността. Като се справите систематично с тези проблеми, можете да сведете до минимум престоя и да поддържате системата си за автоматизация да работи ефективно.
Започнете с основите при отстраняване на неизправности: Проверете Ethernet кабелите и захранващите връзки за повреда или свобода, тъй като това са често срещани виновници. За кодове за грешки като SF или BF, използвайте LED индикаторите на модула, за да ръководят вашите проверки за монтаж, конфигурации на софтуера и компоненти на шината. Когато се занимавате със съвместимост, вижте официалните списъци на Siemens, за да гарантирате, че вашите устройства работят с SIMATIC 6ES7155-6AU00-0DN0, и поддържайте актуализиран фърмуер с помощта на TIA Portal с подходящи предпазни мерки.
Не забравяйте, че използването на истински части, официален софтуер и следващите стъпки за безопасност (като стабилна мощност по време на актуализации) ще ви помогне да поддържате ефективността на SIMATIC 6ES7155-6AU00-0DN0. С тези стратегии можете да разрешите повечето проблеми бързо и да поддържате безпроблемно работата си в индустриалната мрежа.
