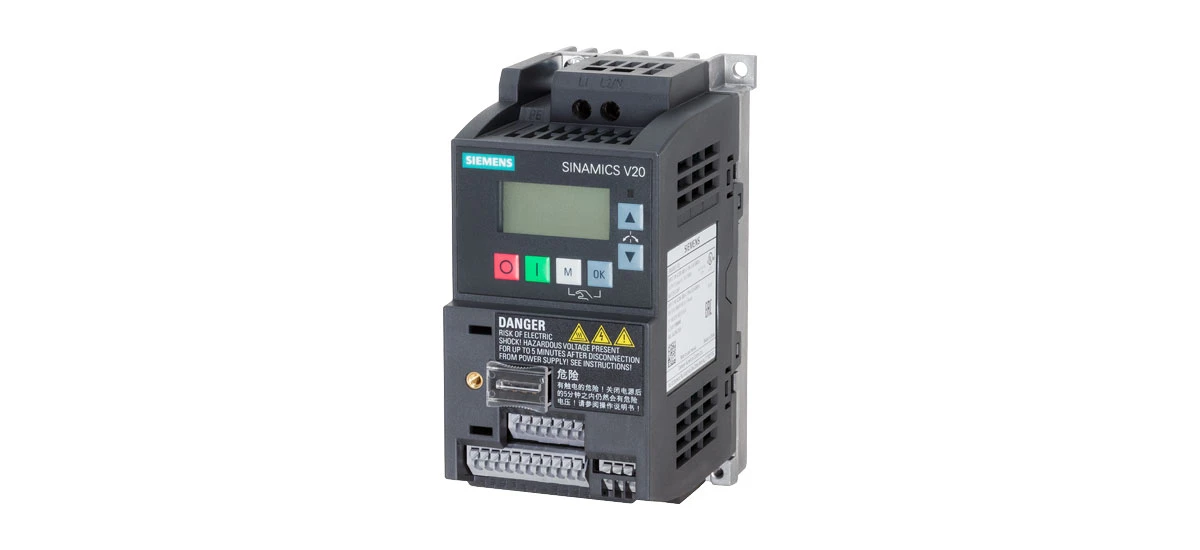

TheСинамика V20е популярно инверторно устройство, използвано в много промишлени приложения за контрол на електрически двигатели, от конвейерни ленти във фабрики до помпи в пречиствателни станции. Надеждността му го прави топ избор за инженерите, но като всяко електрическо устройство понякога може да се сблъска с грешки и да показва кодове за грешки. Знанието как да отстраним тези проблеми е важно да поддържате гладко машините си и да избягвате скъп престой. В този блог ще разгледаме общите грешки на Sinamics V20, какво означават техните кодове за грешки, стъпка по стъпка поправки и как да предотвратят проблеми, преди да започнат.
Общи грешки в синамиката V20 и техните причини
Проблеми с прегряване
Един често срещан проблем при Sinamics V20 е прегряването, което често се среща в натоварена производствена среда. Това може да се случи, ако задвижването работи в гореща среда (температури над 40 градуса), няма достатъчно въздушен поток около него-така че да бъде прибран в тесен шкаф с друго оборудване за генериране на топлина или, ако се претоварва за дълги периоди. Когато Sinamics V20 прегрява, неговите вътрешни температурни сензори задействат защитно изключване, което може да спре изведнъж производствената ви линия.
За да предотвратите прегряване, уверете се, че зоната около задвижването е чиста и добре проветрирана. Инсталирането на малък вентилатор в близост до шкафа може значително да подобри въздушния поток. Проверете дали охлаждащите вентилатори, вградени в Sinamics V20, работят правилно за постоянно шумолене, когато устройството работи-и че няма прах, блокиращ отворите. Ако все още се появи прегряване, може да се наложи да намалите натоварването на задвижването, като коригирате производствените графици или го преместите на по -хладно място, като засенчена част от съоръжението. Решенията за прегряване на Sinamics V20 често включват прости проверки на охладителната система, които отнемат само няколко минути, но спестяват часове на престой.
Проблеми с захранването
Друга честа повреда е свързана с захранването, което действа като "сърцето" на синамиката V20. Задвижването се нуждае от стабилен вход за мощност (обикновено 230V или 400V AC, в зависимост от модела), за да работи правилно. Ако напрежението спада под 10% от номиналната стойност или шипове над 15%, устройството може да показва кодове за грешки. Захранването-често причинени от удари на мълния или близки тежки машини, стартиращи Up-Can, също увреждат вътрешните компоненти с течение на времето.
Разхлабените или повредени захранващи кабели са друг виновник. Изтритите изолация или корозираните терминали могат да създадат съпротивление във веригата, което води до капки на напрежението. За да проверите за това, проверете захранващите кабели за всякакви признаци на повреда, като пукнатини или изгаряния, и се уверете, че крайните винтове са плътно свързани (но не прекалено затегнати, което може да съблече нишките). Можете също така да използвате мултицет за измерване на входното напрежение на редовни интервали-поне веднъж седмично в настройките с висока употреба и да се уверите, че е в диапазона, посочен в ръководството за Sinamics V20. Проблемите с захранването на Sinamics V20 захранване започва с проверка на основите на входа на мощността, което често може да разреши 60% от свързаните неизправности.
Как да поправите кодовете за грешки в Sinamics V20
Код за грешка F0001: Свръхток
Код за грешка F0001 на Sinamics V20 означава, че има ситуация с свръхток, при която токът, преминаващ през устройството, надвишава безопасната му граница. Това може да бъде причинено от три основни проблема: късо съединение в намотките на двигателя или кабелите, свързващи задвижването към двигателя, внезапно тежко натоварване на двигателя (като задръстен конвейер) или дефектен двигател, който увеличава триенето.
Първо, изключете устройството и изключете кабелите на двигателя. Използвайте мултицет, зададен в режима на съпротивление, за да проверите за късо съединение: Докоснете едната сонда до моторен терминал, а другата към рамката на двигателя-ако отчитането е по-малко от 1MΩ, има кратко. Ако намерите кратко, поправете или смените повредените части (квалифициран електротехник трябва да се справи с моторното пренавиване). Ако няма кратко, проверете дали двигателят се претоварва, като наблюдава текущия дисплей на панела Sinamics V20, докато работи. Намаляването на натоварването (напр. Изчистване на задръстване) или коригиране на настройките за ускорение на устройството, за да увеличите скоростта по -скоро постепенно може да поправи тази грешка.
Код за грешка F0002: Пренапрежение
Когато Sinamics V20 показва код за грешка F0002, той показва пренапрежение в веригата за свързване на постоянен ток, която съхранява електрическа енергия. Това обикновено се случва, когато входното напрежение е твърде високо (над 110% от номиналната стойност) или когато има проблем със спирачната верига, която помага за забавяне на двигателя.
За да коригирате това, проверете входното напрежение с мултицет по време на пиковите работни времена-напрежение може да се колебае, когато се изпълнява други машини. Ако е по -високо от номиналното напрежение за устройството, инсталирайте регулатор на напрежението, за да го стабилизирате. Ако напрежението е нормално, проверете спирачния резистор (метален компонент с охлаждащи перки) и окабеляване на спирачната верига. Дефектният спирачен резистор може да има маркировки за изгаряне или счупена жица, като предотвратява разсейването на излишната енергия. Замяната му с резистор със същата мощност (посочена в ръководството) може да реши проблема.
Код за грешка F0004: Прегряване
Кодът за грешка F0004 е пряко свързан с прегряване на синамиката V20, задействана, когато вътрешната температура надвишава 70 градуса. Както обсъждахме по -рано, това може да се дължи на лоша вентилация, дефектен вентилатор за охлаждане или експлоатация на задвижването извън неговия работен цикъл (например, работещ със 100% натоварване 24/7).
Започнете с проверка на вентилатора за охлаждане: изключете устройството, извадете предния панел и завъртете вентилатора с ръка-ако е заседнал или издава шум от шлайфане, сменете го със съвместим модел. След това почистете всеки прах или отломки от отворите, използвайки сгъстен въздух (задръжте на 6 инча на 6 инча, за да избегнете увреждащи компоненти). Ако устройството е в гореща зона, опитайте се да охладите околната среда, като инсталирате вентилационна система или премествате източници на топлина. За задвижвания в изключително топли съоръжения добавянето на радиатор (метална плоча, която абсорбира топлината), може да помогне за разсейване на излишната температура. Тези стъпки трябва да помогнат за разрешаването на прегряване и изчистване на кода за грешка.
Справяне с грешки в комуникацията
Грешки в комуникацията вСинамика V20може да му попречи да комуникира с други устройства, като PLC (програмируем логически контролер) или контролен панел, който е от решаващо значение за автоматизираните системи. Тези грешки могат да се покажат като кодове за грешки като F0701 (Time Out за комуникация) или F0702 (невалидни данни).
Основните причини могат да бъдат разхлабени или повредени комуникационни кабели (често Ethernet или Profibus кабели), неправилни настройки за комуникация (като скорост на предаване или несъответствие на адрес) или смущения от други електрически устройства (като заварчици или големи двигатели). За да коригирате това, първо проверете комуникационните кабели: Изключете ги и проверете за огънати щифтове или разфасовки в изолацията. Уверете се, че са правилно свързани конектори, щракнете върху правилно седнали.
След това проверете дали настройките на комуникацията на Sinamics V20 съответстват на настройките на устройството, с което комуникира. Например, ако PLC използва скорост на предаване от 9600, устройството трябва да бъде настроено на същото. Можете да коригирате тези настройки, като използвате контролния панел или софтуера на устройството като Siemens Starter. Поддържането на комуникационните кабели далеч от източниците на електрически смущения по маршрутизирането им чрез метални тръбопроводи или отделянето им от захранващи кабели с поне 12 инча-CAN също помага. Поправянето на грешки в комуникацията на Sinamics V20 често включва проверка на тези данни и настройки на детайли, които са лесни за пренебрегване, но лесни за разрешаване.
Нулиране на кодовете за неизправности на синамика V20
След като отстраните проблема, който е причинил кода за грешка, ще трябва да нулирате синамиката V20, за да изчистите паметта на неизправности. Най -лесният начин е да извършите захранващ цикъл: Изключете основния превключвател на захранването, изчакайте поне 30 секунди (за да оставите кондензаторите да се изхвърлят) и след това да го включите отново. Това трябва да изчисти повечето кодове на повреда, включително F0001, F0002 и F0004.
Ако кодът за грешка се върне след нулиране, това означава, че проблемът не е напълно фиксиран-за пример, скрит късо в двигателя, който се показва само под натоварване. Някои кодове за грешки, като неизправности в комуникацията (F0701), също могат да бъдат нулирани с помощта на контролния панел: Натиснете бутона "M", за да влезете в менюто, придвижете се към "Faults", изберете "Reset" и натиснете "P", за да потвърдите. Вижте ръководството за потребителя за конкретни инструкции за вашия модел, тъй като функциите на бутоните могат да варират леко. Как да нулирате синамичните кодове за повреда на Sinamics V20 е често срещан въпрос и методът на мощностния цикъл работи в повечето случаи, спестявайки време в сравнение с ръчните нули.
Проверка на връзките на двигателя
Лошите двигателни връзки могат да доведат до различни грешки в синамиката V20, действайки като "слаба връзка" в системата. Разхлабените връзки създават съпротивление, което генерира топлина и може да причини спадове на напрежението, докато корозираните връзки (от влага или прах) могат да прекъснат изцяло токовия поток. И двата проблема могат да задействат кодове за грешки като F0001 (свръхток) или дори да причинят двигателя да работи с неравномерни скорости.
За да проверите връзките на двигателя, изключете захранването на задвижването и двигателя (процедурите за блокиране на атмосфера са задължителни за безопасност). След това отстранете капака на терминала на синамиката V20 и проверете винтовете, където са свързани кабелите на двигателя. Затегнете всички разхлабени връзки, като използвате гаечен ключ (следвайте спецификациите на въртящия момент на ръководството-обикновено 2-3 nm за малки кабели) и почистете всяка корозия с телена четка.
Уверете се, че кабелите са правилния размер за двигателя и задвижването: Спираните кабели (твърде тънки) могат да прегряват, докато огромните са по -трудни за безопасно свързване. Например, 1,5kW мотор обикновено използва 1,5 мм² кабели. Проблемите с моторната връзка на Sinamics V20 могат да бъдат избягвани с редовни проверки-да добавите това към вашия месечен контролен списък за поддръжка, отнема 10 минути, но предотвратява основните проблеми.
Превантивна поддръжка за синамика V20
За да се намали броят на грешките и кодовете за грешки, редовната превантивна поддръжка е от ключово значение, като например да дадете редовни смяна на маслото на вашия автомобил. Това включва почистване на задвижването и неговите отвори на всеки 3 месеца, за да се предотврати натрупването на прах, което действа като изолатор и улавя топлина. Използвайте мека четка или сгъстен въздух, за да почистите отворите, които не използват вода или течни почистващи препарати, тъй като те могат да повредят електрониката.
Проверявайте всички кабели и връзки за стягане и повреда месечно: Потърсете разрушени проводници, напукана изолация или разхлабени винтове. Уверете се, че охладителната система работи правилно, като тества вентилаторите и радиаторите-ако вентилаторът е шумен, сменете го, преди да се провали. Също така е добра идея да се запазят дневник на всякакви кодове за грешки, които се появяват, заедно с това, когато те се случиха (време на деня, производствен график) и какво беше направено, за да ги поправи. Този дневник може да ви помогне да забележите модели, като прегряване само по време на следобедни смени, когато фабриката е по -топла, и съответно се регулирайте. Редовната поддръжка може да удължи живота на вашата синамика V20 с 2-3 години и да я поддържа надеждно.
Предотвратяване на проблеми в Sinamics V20: Проактивни мерки
Предприемането на проактивни стъпки за предотвратяване на проблеми във вашата Sinamics V20 е по-добре от отстраняването на проблемите, след като те се появят-унция на превенция струва много килограм. Започнете, като се гарантира, че устройството е инсталирано в правилната среда: Дръжте го далеч от екстремни температури (в идеалния случай 10-30 градуса), влажност (под 85% некондензиране) и прах. Следвайте указанията за инсталиране в ръководството за Sinamics V20, което препоръчва монтирането на задвижването вертикално с поне 10 см пространство отгоре и отдолу за въздушен поток.
Настройте редовни схеми за проверка, съобразени с вашето използване: Ако устройството работи 24/7, проверявайте захранващите и комуникационните кабели седмично, вместо месечно за износване и затегнете всякакви свободни връзки. Почистете охлаждащите отвори и вентилаторите на всеки два месеца, за да избегнете блокиране на прах, които са често срещана причина за прегряване.
Операторите на влаковете за правилното използване на Sinamics V20: Научете ги да наблюдават дисплея за предупредителни светлини, слушайте за необичайни шумове (като смилане от неуспешен вентилатор) и незабавно съобщавайте за проблеми. Претоварването често се случва, когато операторите натискат устройството, за да отговарят на производствените квоти-им е образование в ограниченията на натоварването на задвижването (намерени в ръководството), за да се избегне това.
Актуализирайте фърмуера на устройството, когато новите версии са налични производители като Siemens, пускат актуализации, за да фиксират грешки или да подобрят производителността, което може да предотврати бъдещи грешки. Можете да изтеглите фърмуер от уебсайта на Siemens и да го инсталирате с помощта на USB стик или софтуер.
И накрая, използвайте протекторите на пренапрежение и стабилизаторите на напрежението, за да защитите синамиката V20 от колебанията на мощността. Тези устройства действат като бариера срещу внезапни шипове на напрежение, които могат да повредят вътрешните компоненти на задвижването, като шлем, защитаващ главата ви. Чрез комбиниране на тези проактивни стъпки можете да намалите риска от неизправности във вашата синамика V20 с до 70%.
Заключение: Отстраняване на неизправности в синамиката V20
Отстраняването на неизправности на синамиката V20 изисква ясно разбиране на общите му грешки, кодове за грешки и стъпките за разрешаването им. От прегряване и проблеми с захранването до специфични кодове за грешки като F0001, F0002 и F0004, всеки проблем има логична причина и решения, вкоренени в прости проблеми като свободни връзки или мръсни отдушници. Грешките в комуникацията и проблемите с връзката на двигателя могат да бъдат адресирани чрез проверка на кабели, настройки и връзки, докато нулирането на кодове за неизправности често е прост цикъл на захранване.
Превантивните мерки са също толкова важни: редовната поддръжка, правилната инсталация, обучението на оператора и актуализациите на фърмуера могат да поддържат Sinamics V20 да работи гладко от години. Следвайки указанията в този блог, не само ще отстраните проблемите, когато възникнат, но и ще предотвратите на първо място повечето проблеми. Не забравяйте винаги да се позовавате на ръководството за потребителя на Sinamics V20 за специфични за модела подробности и инструкции за безопасност-тази малка стъпка гарантира, че работите с най-точната информация за вашия диск. С правилните знания, вашитеСинамика V20ще остане надежден работен кон във вашата индустриална настройка.
