Алън Брадли 1756-DHRIO D

марка:Алън Брадли
модел:1756-ДХРИО Д

Състояние на инвентара:Стоките са налични на склад.

Характеристики на продукта

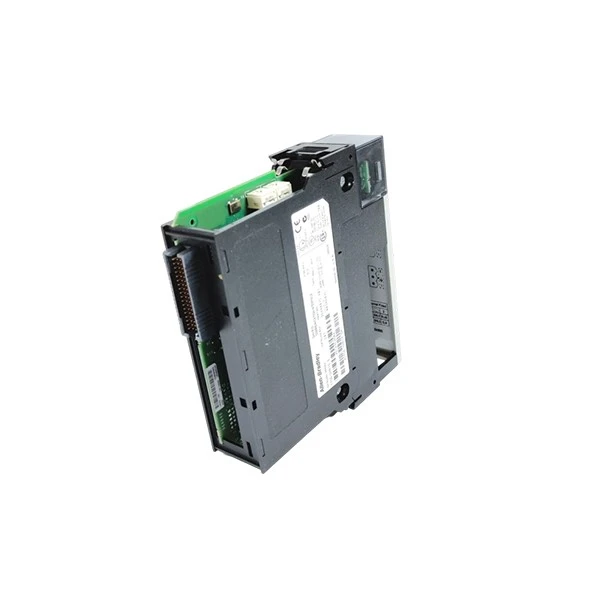

Allen Bradley 1756-DHRIO/D е надежден комуникационен модул, създаден изключително за системата ControlLogix, което го прави отлична опция за индустриален трансфер на данни и отдалечени I/O връзки. Този модул се вписва добре в стелажи 1756 ControlLogix, като заема само един слот, освобождавайки място за други системни компоненти. Той има отворен дизайн на корпуса и тежи само 0,293 килограма (0,64 паунда), което прави инсталирането лесно. 1756-DHRIO/D поддържа два важни индустриални протокола: Data Highway Plus (DH+) и Remote I/O (RIO), които позволяват безпроблемна комуникация между устройства в индустриална мрежа. Той включва два комуникационни канала (канал A и канал B), всеки с три-щифтови терминали, както и 8-пинов малък DIN порт, свързан паралелно с канал A за по-гъвкави възможности за свързване.

Allen Bradley 1756-DHRIO/D поддържа три различни скорости на предаване: 57,6 бода, 115,2 бода и 230,4 бода. Всяка скорост съответства на определена максимална дължина на кабела, за да се осигури стабилно предаване на данни - 3048 метра при най-ниската скорост, 1524 метра при средната скорост и 762 метра при най-бързата скорост. За най-добра производителност той е съвместим с туинаксиален кабел Belden 89463 (20AWG, 0,52 mm²), който може да издържи на температури до 200 градуса (392 градуса F), отличен за тежки индустриални приложения.

1756-DHRIO/D черпи 1,7 mA при 5V и 850 mA при 24V от задната платка, има максимална консумация на енергия от 4,5 вата и разсейва 15,4 британски топлинни единици на час. Той функционира ефективно при температури, вариращи от 0 градуса до 60 градуса (32 градуса F до 140 градуса F), което го прави подходящ за повечето фабрични работни среди. Този модул също има високо ниво на свързаност, тъй като може да обработва до 32 Logix връзки, като същевременно действа като адаптер и скенер за свързване на отдалечени I/O устройства, PLC, SLC и друго интелигентно оборудване. Той може да предава данни през до три стелажа и четири комуникационни мрежи, което го прави идеален за широкомащабни индустриални приложения.

Спецификации

Модел	1756 - DHRIO/D
Тип модул	Комуникационен модул за магистрала за данни / отдалечен I/O
Съвместим багажник	1756 ControlLogix Rack
Ширина на слота	1 слот
Тип корпус	Корпус в-отворен стил
Комуникационни канали	2 канала (Канал A и Канал B)
Максимална консумация на енергия	4,5 вата
Тегло	0,64 паунда

Предпазни мерки

Първо, винаги инсталирайте Allen Bradley 1756-DHRIO/D в стелаж 1756 ControlLogix, заемайки само един слот; никога не го поставяйте насила в несъвместими стелажи или използвайте множество слотове, тъй като това може да повреди конектора на задната платка на модула. Отвореният дизайн на корпуса налага модулът да се държи в чиста промишлена среда без прах, за да се предотврати увреждане на вътрешните компоненти от отпадъци.

За окабеляване използвайте туинаксиален кабел Belden 89463 (20AWG, 0,52 mm²) с Allen Bradley 1756-DHRIO/D. Съпоставете скоростта на комуникация с подходящата дължина на кабела: 3048 метра за 57,6 бода, 1524 метра за 115,2 бода и 762 метра за 230,4 бода. Използването на не-препоръчани кабели или пренебрегването на съответствието на дължината и скоростта ще доведе до загуба на данни или непоследователна комуникация. Уверете се, че 3-щифтовите клеми (канал A и B) и 8-пиновият мини DIN порт (успоредно на канал A) са здраво свързани; разхлабените кабели могат да причинят смущения в сигнала.

Когато конфигурирате комуникационни параметри, уверете се, че протоколът на Allen Bradley 1756-DHRIO/D (DH+ и RIO) е съвместим с други мрежови устройства (като PLC, SLC и отдалечени I/O устройства). За да избегнете претоварване, поддържайте броя на Logix връзките до максимум 32. Винаги синхронизирайте скоростите на връзката на всички свързани устройства; несъответстващите скорости ще попречат на трансфера на данни.

ЧЗВ

Въпрос: Какво представлява модулът Allen Bradley 1756-DHRIO/D и какво прави?

О: Allen Bradley 1756-DHRIO е комуникационен интерфейсен модул на ControlLogix, който свързва шасито на ControlLogix към наследените мрежи Data Highway Plus (DH+) и Remote I/O (RIO). Той служи като шлюз, позволяващ на настоящите контролери Logix5000 да комуникират и да контролират оборудване в наследени мрежи на Allen-Bradley. Това е от решаващо значение за обновяването на завода и удължаването на живота на инсталираното преди това оборудване.

Въпрос: Какво означава ограничението за "адресиране на шкаф" за отдалечен I/O?

О: Когато 1756-DHRIO се използва като отдалечен I/O скенер, на всеки от неговите два канала трябва да бъде присвоен отделен адрес на стелажа. Един важен критерий е, че и двата канала не могат да сканират един и същ адрес на стелажа, дори ако адресите са в различни осмични диапазони. В режим на сканиране всеки канал може да комуникира само с един адрес на багажник в даден момент.

В: Мога ли да инсталирам или премахна модула 1756-DHRIO, докато шасито се захранва (Hot Swap)?

О: Да, платформата ControlLogix позволява вмъкване и премахване на модули, докато системата е включена, известно още като гореща смяна. Важно е обаче да се вземат всички предпазни мерки. За да избегнете електростатичен разряд (ESD), уверете се, че зоната е безопасна и че сте правилно заземени, тъй като модулът съдържа компоненти, които са чувствителни към статично електричество.
